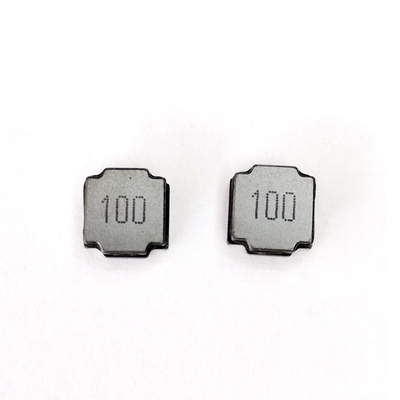

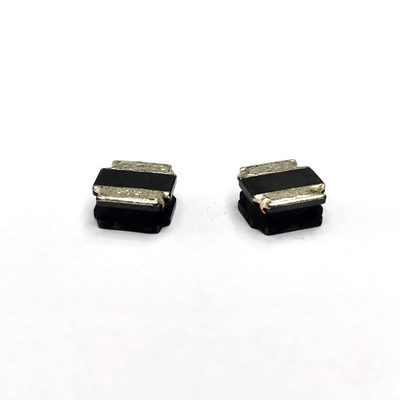

PersonalizadoInductor de chip con herida de alambre 33uH 330uH 22uH 220uH para suministro de energía


1Descripción del producto

Los inductores NR son inductores de potencia SMD, que son inductores de pegamento magnético.Cuentan con una estructura de protección magnética pequeña y delgadaHay varias familias de inductores de potencia NR: NR, NRH, NRS y NRV. Estos inductores están disponibles en una variedad de alturas y tamaños

La serie NR ofrece la opción de resistencia de CC más alta entre los inductores NR con un 4,8 Ω disponible.

1.Las concentraciones de saturación de corriente disponibles: 0,22 A a 11 A

2.Resistencia de CC (máxima): 0,0078 Ω a 4,8 Ω

3.Construcción del terminal: recubrimiento

Tipo de resina: estándar

2. Características:

1Capacidad de procesamiento de alta potencia
--Diámetro de alambre y diseño de enrollamiento: los inductores NR generalmente utilizan un enrollamiento de alambre esmaltado más grueso, y el número de vueltas de enrollamiento está cuidadosamente diseñado para transportar corrientes más grandes.El diámetro del cable más grueso reduce la resistencia del cable y minimiza la pérdida de calor cuando la corriente pasa a través, lo que lo hace adecuado para circuitos con altos requerimientos de energía, como el circuito de alimentación de la CPU de una placa base de computadora, que puede proporcionar una corriente alta estable para la CPU.

- Buen rendimiento de disipación de calor: para adaptarse al calor generado por la operación de alta potencia, los inductores NR prestan atención a la disipación de calor en su diseño estructural.Algunos inductores NR utilizan materiales magnéticos de baja resistencia magnética y diseño de circuito magnético abierto, lo que no solo ayuda a mejorar el rendimiento del inductor, sino que también facilita la disipación del calor, asegurando la estabilidad del rendimiento del inductor bajo operación de alta potencia.

2Valor de inductancia elevado
- Ventajas de los materiales de núcleo magnético: por lo general se seleccionan materiales de núcleo magnético de ferrita de alta permeabilidad, que pueden recoger y mejorar eficazmente los campos magnéticos,que permiten a los inductores alcanzar altos valores de inductancia en un espacio limitadoEl valor de inductancia alta es crucial en aplicaciones de circuitos como el filtrado y el almacenamiento de energía.un valor de inductancia más alto puede hacer que la corriente de salida sea más suave y reducir las fluctuaciones de voltaje.

3. Baja resistencia de corriente continua (DCR)
- Material y proceso de enrollamiento: se utiliza material de cobre de alta pureza como material de enrollamiento, combinado con tecnología de enrollamiento avanzada, lo que reduce en gran medida la resistencia de CC del inductor.Baja DCR significa que la pérdida de potencia generada cuando la corriente pasa a través de un inductor es menor, y se convierte menos energía en energía térmica, mejorando la eficiencia del inductor.También ayuda a reducir el consumo de energía de todo el circuito y prolongar la vida de la batería del dispositivo, que es significativamente eficaz en los dispositivos electrónicos portátiles.

4Buenas características de frecuencia
- Respuesta de banda ancha: los inductores NR pueden mantener un rendimiento de inductancia relativamente estable en un amplio rango de frecuencia.puede satisfacer mejor los requisitos del circuito para la inductanciaEn los circuitos de suministro de energía de conmutación de alta frecuencia, puede suprimir eficazmente el ruido de alta frecuencia, asegurando la estabilidad y fiabilidad del circuito en condiciones de trabajo de alta frecuencia.

--Alta frecuencia de auto-resonancia: los inductores NR tienen una alta frecuencia de auto-resonancia,que les permite mantener sus características de inductancia cerca de la frecuencia de auto-resonancia sin experimentar una fuerte disminución del rendimiento debido a los efectos capacitivosEsta característica amplía su rango de aplicación en circuitos de alta frecuencia, como en circuitos de RF, donde se puede utilizar para el procesamiento y filtración de señales.
