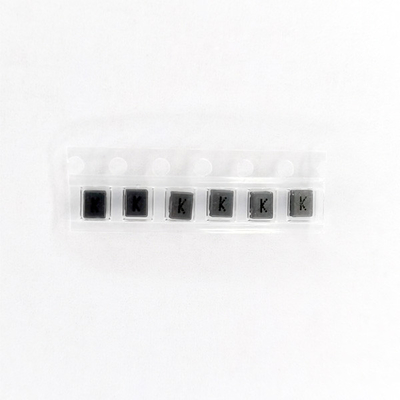

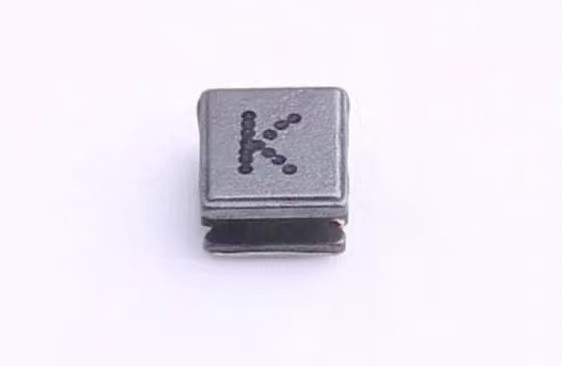

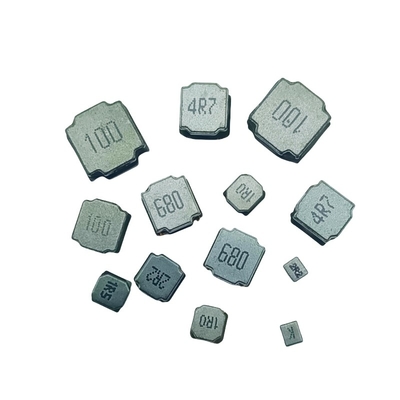

Inductor SMD de heridas de alambre de pegamento magnético Inductor de potencia del sellador magnético

1Descripción del producto

El inductor SMD con chip de herida de alambre es un componente de inductor de montaje superficial fabricado mediante un proceso de devanado de alambre, generalmente compuesto por un núcleo magnético y bobinas enrolladas en el núcleo.Se elabora sobre un sustrato cerámico u otro aislante enrolando cables metálicos en bobinas de un número específico de vueltas y forma a través de la tecnología de cuerda de alambre de precisión, y se combinan con el núcleo para formar una estructura general compacta para realizar la función de un inductor.con diferentes especificaciones de tamaño, con electrodos soldados en ambos extremos,que es conveniente para la instalación de montaje en superficie en circuitos como placas de circuitos impresos (PCB) y desempeña un papel importante en varios circuitos electrónicos para almacenar energía, filtrando, ahogando y transformando el voltaje.

• Los valores de saturación de corriente disponibles: 0,22 A a 11 A
• Resistencia de corriente continua (máxima): 0,0078 Ω a 4,8 Ω
• Estructura del terminal: revestimiento
• Tipo de resina: estándar

2- Las características.

1Se adopta la estructura de revestimiento magnético de pegamento, que reduce en gran medida el zumbido;

2El electrodo está directamente metalizado en el núcleo de ferrita, que tiene un fuerte efecto anticaídas y es duradero.

3. diseño de la estructura del circuito magnético cerrado, menos fugas magnéticas, fuerte capacidad anti-EMI;

4. Bajo la misma condición de tamaño, la corriente nominal es un 30% mayor que la de los inductores de potencia tradicionales;

5. Tamaño pequeño, perfil bajo, ahorrar espacio y ahorrar energía;

6- gama de aplicaciones de los productos: iluminación LED; teléfonos móviles multifunción; TV de pantalla plana; Blu-ray DVD; decodificadores; computadoras portátiles, computadoras de escritorio, servidores, tarjetas gráficas; portátiles,sistemas de navegación personal, equipos multimedia;

7El rango de temperatura de trabajo del producto: -25 grados Celsius --- +120 grados Celsius;
