inductor del microprocesador
>
Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada

Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada

Nombre De La Marca: ZXY
Número De Modelo: ZXY-1050
Cuota De Producción: Negociable
Precio: Negociable
Detalles Del Embalaje: bandejas de la placa 4 de 1000pieces /per en un tamaño del cartón de la caja: 380mm*325mm*345m m
Condiciones De Pago: Xtransfer de T/T PayPal
Información detallada
Lugar de origen:
Shenzhen, China
Certificación:
RoHS,ISO9001,CE
Especificaciones:
Personalizado
El Monte:
Montura de la superficie del inductor
Las normas de seguridad:
± 20%
Inductividad:
1.5/3.3/0.68/47/5.6/33.7uh o personalizado
Nombre:
Inductor de potencia de moldeo SMD blindado
Capacidad de la fuente:
2000K-pcs/month
Resaltar:

Inductores protegidos del poder 1/0

,

68/47/5

,

6/33.7uh

Descripción del producto

Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada



1Descripción del producto

El inductor de potencia moldeado de montaje superficial blindado es un componente crucial en los circuitos electrónicos modernos.que facilita su instalación en placas de circuito impreso (PCB), que ahorra mucho espacio, especialmente adecuado para productos electrónicos que buscan la miniaturización y la alta integración.que pueden resistir mejor las vibraciones y los impactos durante la producción y el uso.
La característica de "escudo" es un punto destacado de este inductor.puede bloquear eficazmente la fuga de campos magnéticos internos y también resistir la influencia de la interferencia electromagnética externa en el rendimiento de la inductanciaEn entornos electromagnéticos complejos, como las estaciones base de comunicación que contienen numerosos dispositivos electrónicos o ordenadores portátiles compactos, esta característica garantiza el funcionamiento estable de los inductores,reduce las interferencias electromagnéticas en los componentes circundantesAdemás, los inductores de potencia moldeados de superficie blindada funcionan bien en el manejo de alta potencia y pueden soportar altas corrientes,proporcionar valores de inductancia estables y una conversión de energía eficiente para aplicaciones de alta potencia, como módulos de gestión de energía y circuitos de accionamiento del motor, mejorando así el rendimiento y la fiabilidad de todo el sistema electrónico.



2. Caracterización



1Características de protección
--Excelente blindaje electromagnético: con una estructura de blindaje eficiente,puede suprimir eficazmente la fuga de campo magnético interno y prevenir la interferencia electromagnética (EMI) en los componentes electrónicos circundantesAl mismo tiempo, también puede resistir la interferencia electromagnética externa, asegurando que su rendimiento de inductancia no se vea afectado por entornos electromagnéticos externos complejos.con una capacidad de transmisión superior a 300 W, donde numerosos componentes están cerca el uno del otro, la función de blindaje de este inductor puede evitar interferencias electromagnéticas y garantizar el funcionamiento estable de cada componente.


- Reducción de la radiación electromagnética: reducción considerable de la radiación electromagnética generada por sí misma, de conformidad con las normas de compatibilidad electromagnética (EMC) pertinentes.Esto es crucial para aplicaciones con restricciones estrictas a la radiación electromagnética, tales como equipos médicos, equipos electrónicos de aviación, etc., para garantizar que el equipo no interfiera con los sistemas electrónicos sensibles en el área circundante.


2Diseño de montaje y moldeo de la superficie
--Conveniente montaje en superficie: mediante la tecnología de montaje en superficie (SMD), facilita la instalación automatizada en placas de circuito impreso (PCB).pero también garantiza la precisión de la instalación y la estabilidad en el PCBPor ejemplo, en la fabricación de teléfonos móviles, se pueden utilizar máquinas de colocación de alta velocidad para ubicar con precisión y satisfacer las necesidades de la producción a gran escala..


- Estructura de moldeo duradera: El proceso de moldeo único dota al inductor de una buena resistencia mecánica, lo que le permite soportar un cierto grado de vibración e impacto.En escenarios de aplicación como la electrónica automotriz, los golpes y las vibraciones durante el funcionamiento del vehículo no dañarán fácilmente la inductancia, garantizando un funcionamiento confiable en ambientes mecánicos adversos.


3- Un rendimiento eléctrico superior
- Corriente de saturación elevada: capaz de soportar corrientes de corriente continua elevadas sin saturación magnética,garantizar valores de inductancia estables en aplicaciones de alta corriente, como los módulos de potencia que alimentan procesadores de alto rendimiento, y garantizar el funcionamiento normal del circuito.


- Baja resistencia de CC: tener una resistencia de CC más baja ayuda a reducir la pérdida de energía causada por la corriente que pasa, minimiza la generación de calor y mejora la eficiencia del circuito.puede reducir el consumo de energía y prolongar la vida de la batería.


Respuesta de banda ancha: manteniendo un rendimiento de inductancia estable en un amplio rango de frecuencias, puede adaptarse a los requisitos de procesamiento de señales en diferentes frecuencias,y puede desempeñar un papel excelente tanto en el filtrado de potencia de baja frecuencia como en el acoplamiento y aislamiento de señales de alta frecuencia.


4Confiabilidad y estabilidad
- Adaptable a diversos entornos: tiene una buena estabilidad a temperatura y puede mantener un rendimiento eléctrico estable en un amplio rango de temperaturas.Puede funcionar normalmente tanto en ambientes industriales de alta temperatura como en ambientes exteriores de baja temperatura.Al mismo tiempo, su estructura de embalaje también tiene ciertas propiedades a prueba de humedad y polvo, lo que mejora la fiabilidad de uso en diferentes condiciones ambientales.


-- Larga vida útil: debido a su excelente rendimiento eléctrico, estructura robusta y adaptabilidad al medio ambiente, este inductor tiene una larga vida útil,reducir la frecuencia del mantenimiento o reemplazo de equipos debido a fallos en los inductores y reducir los costes globales.





Proveedor Fabricante
Envasado Como usted lo pide
Lugar de origen Huizhou, China
Función de protección Personalizado
Tamaño Personalizado



Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 0

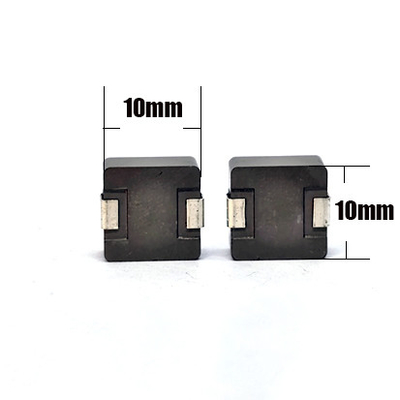

Serie A (mm) B ((mm) C (mm) D (mm) E (mm)
ZXY-1050 10.3 ± 0.2 10.5±1.0 5.0MAX 2.0 ± 0.5 3.0 ± 0.3
Número de la parte Lo
Inductividad
(μH) ± 20%
Calificación térmica
En la actualidad
El número de unidades
Saturación
En la actualidad
Se trata de:
DCR (mΩ)
Es el tipo. Max. ¿Qué quieres decir?
Se trata de un sistema de control de las emisiones de gases de escape. 0.82 17 32 1.5 1.8
Se aplicará el procedimiento siguiente: 1 16 30 2.1 2.5
Se trata de un sistema de control de las emisiones de gases de escape. 1.2 15 28 3.1 3.5
Se trata de un sistema de control de las emisiones de gases de escape. 1.5 14 27 3.6 4.1
Se trata de un sistema de control de las emisiones de gases de escape. 2.2 12 22 6.5 8.2
Se trata de un sistema de control de las emisiones de gases de escape. 3.3 10 19 9.2 10.8
El número de unidades de producción de las unidades de producción de las unidades de producción 4.7 8 16 13.6 15
Se trata de un sistema de control de las emisiones de gases de escape. 5.6 7.5 15 18.4 20
Se trata de un sistema de control de las emisiones de gases de escape. 6.8 6.5 13 19.6 22
Se trata de un sistema de control de las emisiones de gases de escape. 8.2 6 12 21.9 25
ZXY1050-100M 10 5.5 11 23.5 30
ZXY1050-150M 15 4.5 9 48 55
ZXY1050-220M 22 4 7 58 66
ZXY1050-330M 33 3 6 89 105
ZXY1050-470M 47 3 5.5 124 145
ZXY1050-680M: el número de unidades 68 1.5 3 171 190
ZXY1050-101M 100 1 2 268 290






Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 1Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 2Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 3Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 4

Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 5Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 6







Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 7



Inductor de potencia de moldeo SMD blindado integrado de alta corriente de inducción personalizada 8
