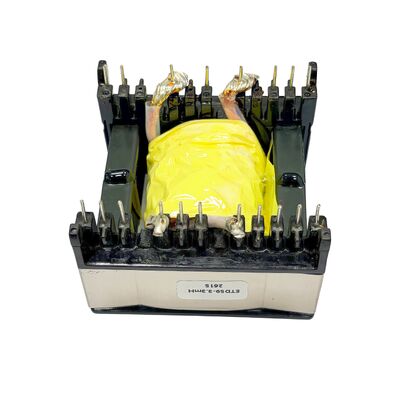

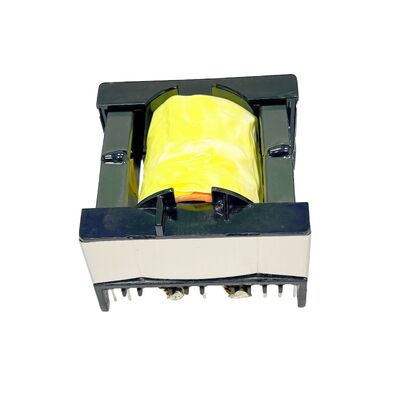

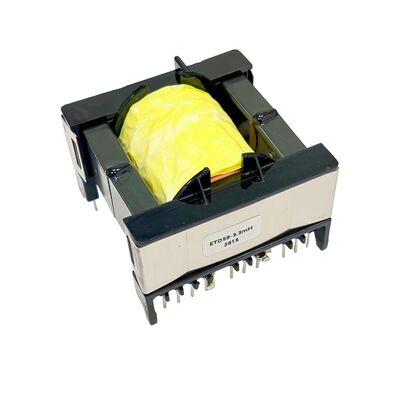

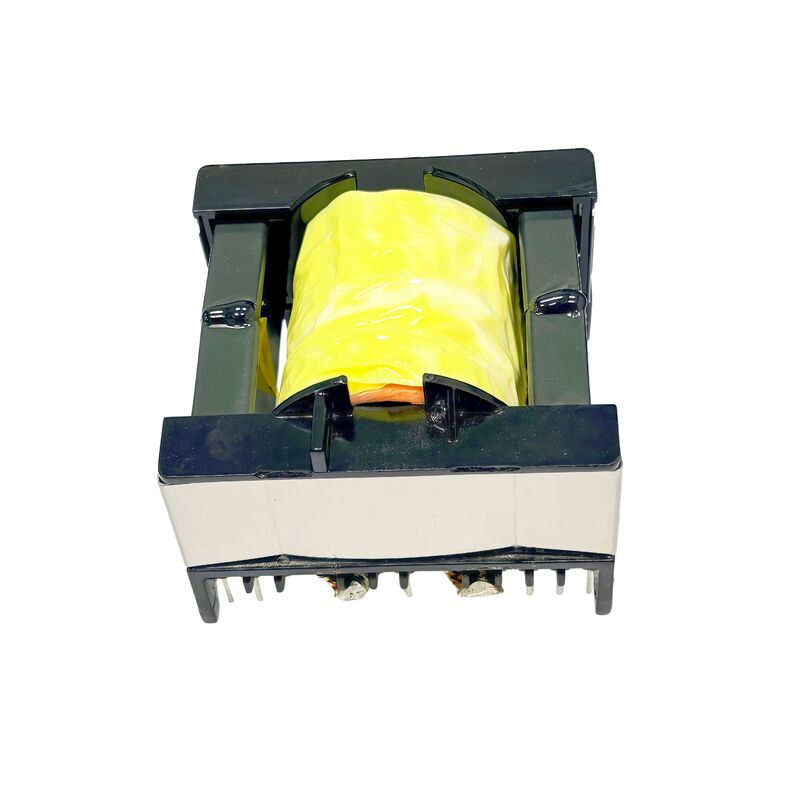

Transformador eléctrico de alta frecuencia del PWB del transformador ETD59 para encender el LED

Nombre De La Marca:	ZXY
Número De Modelo:	ZXY-ETD59
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	Caja de cartón

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen Guangdong

Certificación:

RoHS、ISO9001、CE

Resaltar:

Transformador de alta frecuencia ETD59

Transformadores eléctricos de PCB para LED

iluminación con transformador de alta frecuencia LED

Descripción del producto

Transformador eléctrico de alta frecuencia del PWB del transformador ETD59 para encender el LED

1.Descripción del producto

El transformador de alta frecuencia ETD59 está especialmente diseñado para la fuente de alimentación del controlador de iluminación LED, utilizando un núcleo de ferrita de zinc y manganeso de alto rendimiento, que admite un amplio rango de frecuencia de trabajo de 20 kHz-500 kHz, con una eficiencia de conversión de energía de más del 95 % y una pérdida de núcleo ultrabaja. Especialmente diseñado para instalación de soldadura directa de pines de PCB, con una estructura compacta, alta densidad de potencia y resistencia de aislamiento confiable. Este transformador puede soportar temperaturas de funcionamiento que oscilan entre -40 ℃ y +125 ℃ y se ha sometido a rigurosas pruebas eléctricas integrales para cumplir con los requisitos. Admite parámetros de bobinado personalizados, diseño de pines y soluciones de embalaje. Por favor contacte a kath@zxycoil.com ¡Personalice sus parámetros! Los componentes magnéticos centrales de Zhixiangyuan, con una calidad de lote estable y un tiempo de entrega de muestras corto, se pueden utilizar para pedidos globales al por mayor.

Caso de aplicación real: Proyector industrial LED de alta potencia de 800 W para iluminación exterior de fábricas y puertos

El transformador de alta frecuencia montado en PCB ETD59 está integrado en la placa controladora LED resonante LLC de un reflector LED para exteriores de 800 W, ampliamente adoptado para proyectos de iluminación de parques industriales y puertos marítimos exportados al sudeste asiático y Europa.

Comentarios sobre producción en masa

Esta completa solución de controlador se ha enviado en masa para proyectos de iluminación a gran escala en el extranjero. El transformador de alta frecuencia ETD59 reduce el tamaño total del controlador en un 30% en comparación con los transformadores de frecuencia de línea tradicionales, con cero fallas de calidad de masa durante el funcionamiento continuo a largo plazo, brillo constante y sin parpadeos de luz.

2.Características de rendimiento

Artículo	Especificación	Nota sobre características y aplicaciones
Modelo de producto	Transformador de montaje en PCB de alta frecuencia ETD59	Dedicado a aplicaciones de fuente de alimentación de controladores de iluminación LED
Material del núcleo	Núcleo de ferrita blanda Mn-Zn	Baja pérdida del núcleo en funcionamiento de alta frecuencia, permeabilidad magnética estable en un amplio rango de temperaturas
Rango de frecuencia de funcionamiento	20 kHz – 500 kHz	Totalmente compatible con las topologías de circuitos de controladores LED LLC, directos y de retorno convencionales
Potencia de salida nominal	400W – 2000W	Ideal para reflectores LED de alta potencia, farolas, luces de gran altura y controladores de iluminación industrial.
Eficiencia de conversión de energía	≥95%	La generación de calor ultrabaja simplifica enormemente el diseño térmico de la fuente de alimentación del controlador.
Tipo de montaje	Montaje con pasador de orificio pasante para PCB	Soldable directamente en PCB controlador, tamaño compacto, totalmente compatible con ensamblaje SMT automatizado
Rango de temperatura de funcionamiento	-40 ℃ a +125 ℃	Ofrece un rendimiento estable y confiable en ambientes extremos de iluminación exterior con temperaturas altas o bajas.
Tensión soportada dieléctrica	≥3000 VCA	El aislamiento galvánico completo entre los devanados primario y secundario garantiza un funcionamiento seguro de los equipos de iluminación LED para exteriores.
Soporte de personalización	Totalmente personalizable	Adaptación flexible a diferentes diseños de controladores LED, admite giros de bobinado, disposición de pines, valor de inductancia y estructura de bobinado personalizados
Estándar de cumplimiento	Cumple con RoHS	Cumple con todos los requisitos globales de protección ambiental para la exportación transfronteriza de productos de iluminación.
Densidad de potencia	Alto	Reduce efectivamente el volumen total de la fuente de alimentación del controlador LED, en comparación con los transformadores de frecuencia de línea tradicionales.
