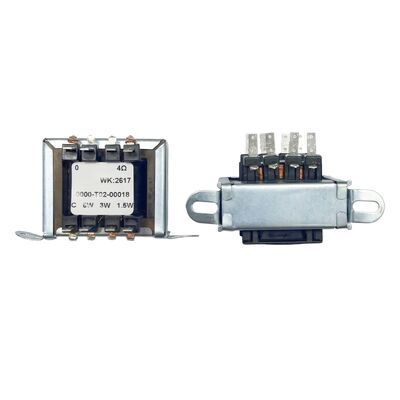

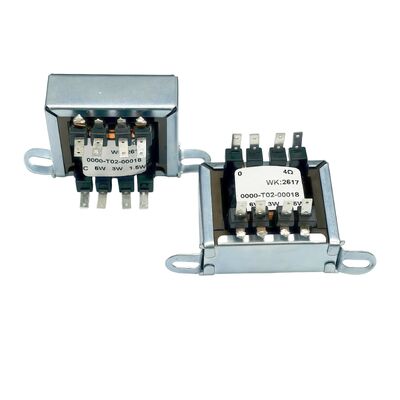

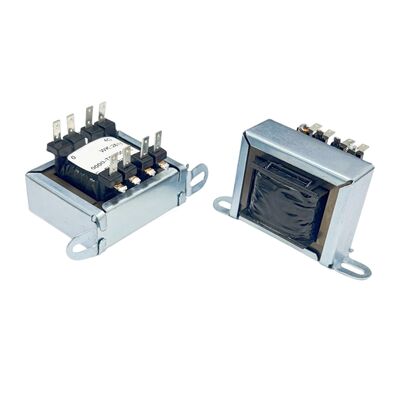

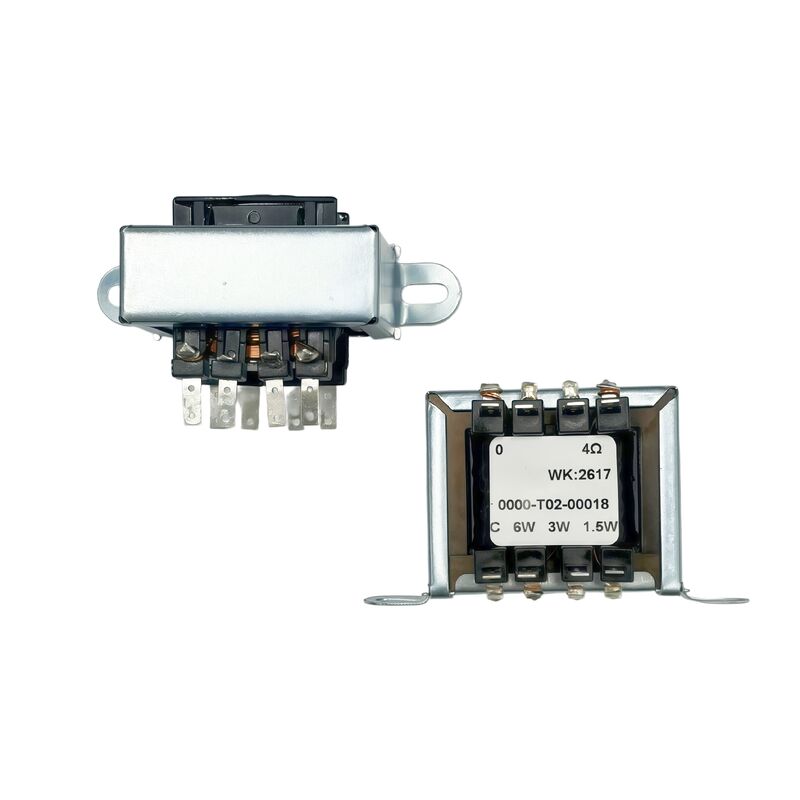

Transformador de línea de audio de 6W 3W 1.5W Instalación en chasis Cableado de soldadura para altavoces

1. Descripción del producto

El último producto de Zhixiangyuan, el transformador de línea de audio (6W/3W/1.5W), es un componente pasivo de adaptación de impedancia diseñado específicamente para la instalación en sistemas de altavoces. Le permite elegir la potencia nominal apropiada (1.5W, 3W o 6W) para que coincida con diferentes altavoces, asegurando una transmisión de señal eficiente y protegiendo el amplificador de una impedancia de carga incorrecta. La instalación requiere montaje en chasis (usando tornillos o soportes), luego soldar los cables primario y secundario a los terminales de entrada/salida, y conectar el transformador entre el amplificador y el altavoz, observando la polaridad y la configuración de derivación correctas. Esta configuración se utiliza comúnmente en sistemas de distribución de audio multitap (como líneas de 70V/100V) o amplificadores antiguos de válvulas, proporcionando flexibilidad para el control de volumen y el puente de impedancia en múltiples altavoces. Si tiene alguna necesidad, póngase en contacto con kath@zxycoil.com. Haremos todo lo posible para brindarle soporte técnico.

Ejemplo de aplicación:

Para sistemas de música de fondo (como centros comerciales, restaurantes, escuelas), necesita instalar docenas de altavoces de techo en el techo, pero la distancia entre el amplificador y los altavoces puede ser de varios cientos de metros.

Problema:

La conexión directa con un amplificador de potencia normal (con una impedancia fija de 4-16 Ω) resultará en pérdidas significativas durante la transmisión a larga distancia, y el amplificador no puede impulsar simultáneamente tantos altavoces de baja impedancia (la impedancia total será demasiado baja, quemando el amplificador).

Solución:
El amplificador de potencia emite una señal de alto voltaje de 100V (amplificador de potencia de voltaje constante).
Instale un transformador de 6W/3W/1.5W en cada altavoz.

Cableado real:
Soldar el extremo de entrada (lado de alto voltaje) del transformador a la línea principal de 100V en el techo.
Conectar el terminal de salida del transformador (lado de baja resistencia, como 4 Ω/8 Ω) a la bocina.
Seleccionar la derivación de potencia según el volumen requerido en el área: solo se necesita sonido de fondo en el baño, elija la marcha de 1.5W; el pasillo necesita ser un poco más fuerte, elija la marcha de 3W o 6W.

Efecto:Se han conectado docenas de altavoces en paralelo en la misma línea sin interferir entre sí, y no hay una atenuación significativa durante la transmisión a larga distancia.

2. Características de rendimiento
