Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía
  • Nombre
  • Nombre
  • Nombre

Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía

Nombre De La Marca: ZXY
Cuota De Producción: Negociable
Precio: Negociable
Detalles Del Embalaje: CAJA DE CARTÓN
Información detallada
Descripción del producto
Información detallada
Lugar de origen:
Shenzhen Guangdong
Certificación:
RoHS、ISO9001、CE
Resaltar:

Transformador de alta frecuencia de montaje vertical

,

Transformador de potencia de conmutación de aislamiento de 4000 VAC

,

Transformador de núcleo de ferrita ETD34

Descripción del producto
Transformador de alta frecuencia vertical ETD34
Transformador de alta potencia de conmutación con excelentes características de aislamiento eléctrico para aplicaciones industriales exigentes.
Resumen del producto
El transformador de potencia de conmutación vertical de alta frecuencia ETD34 presenta un aislamiento eléctrico superior con devanados primarios y secundarios diseñados con capas de aislamiento precisas y espaciamiento físico.con una capacidad de transmisión superior a 50 W, previene eficazmente las averías de alta tensión y protege al mismo tiempo a los operadores de los riesgos de descargas eléctricas.
Funciones clave
  • Conversión de voltaje y transmisión de potencia:Utiliza acoplamiento de núcleo magnético de alta frecuencia para una transferencia eficiente de energía entre bobinas primarias y secundarias, convirtiendo el voltaje de entrada en voltajes de salida requeridos.
  • Aislamiento eléctrico y protección de seguridad:Proporciona aislamiento físico y eléctrico entre los lados primario (alto voltaje) y secundario (bajo voltaje), garantizando la seguridad del usuario y cortando las rutas de propagación del ruido de modo común.
  • Almacenamiento y regulación de energía:Funciones como transformador e inductor de almacenamiento de energía en topologías de retroceso, almacenando energía magnética durante la conducción y liberando a carga secundaria durante los períodos de apagado del tubo.
Características de rendimiento
Categoría de características Características de rendimiento Valor típico / Descripción
Rendimiento eléctrico Frecuencia de funcionamiento alta Función de 20 kHz a 500 kHz para una alta densidad de potencia y un tamaño reducido de los componentes
Rendimiento eléctrico Eficiencia de la conversión La forma del núcleo del ETD reduce las pérdidas de cobre y núcleo, logrando una eficiencia > 85%-90%
Rendimiento eléctrico Rango de manejo de la potencia 15W a 150W+ dependiendo de la topología del circuito (Flyback, Forward, LLC)
Seguridad y aislamiento Alta resistencia a la tensión Nivel de aislamiento primario a secundario de 3000VAC a 4000VAC
Seguridad y aislamiento Grado de aislamiento Cumple con las normas UL, CE con capas de aislamiento reforzadas
Magnético y térmico Baja pérdida de núcleo Los materiales de ferrita (PC40, PC44) minimizan las pérdidas de histeresis y corriente de redondo
Magnético y térmico Inductancia baja de fuga Estructura de la bobina y técnicas de enrollamiento para controlar la inductancia de fuga
Magnético y térmico Rango de temperatura de funcionamiento -40°C a +125°C funcionamiento estable en ambientes adversos
Mecánica Instalación vertical Ahorra espacio en PCB y facilita una mejor disipación de calor
Mecánica Escudo magnético El diseño de ETD de núcleo cerrado reduce la interferencia electromagnética (EMI)

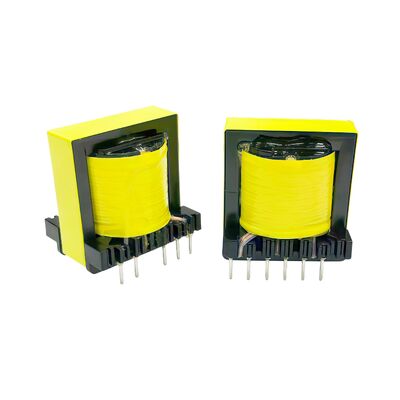

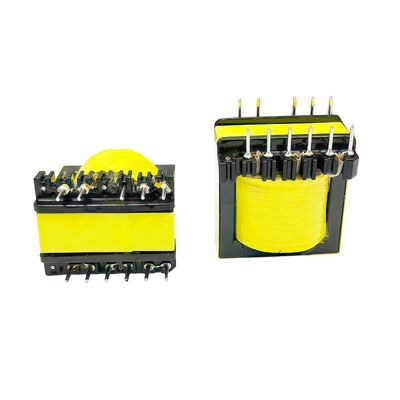

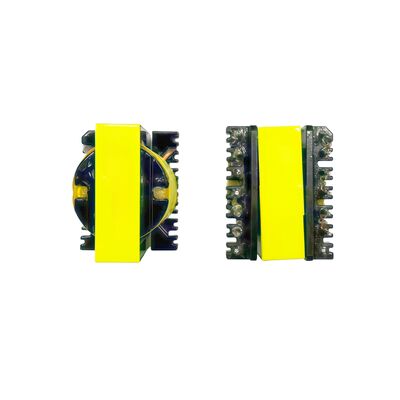

Imágenes del producto
Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía 0 Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía 1 Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía 2 Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía 3 Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía 4 Transformador de alta frecuencia vertical ETD34 con aislamiento de 4000 VAC y núcleo de ferrita para aplicaciones de conmutación de energía 5
