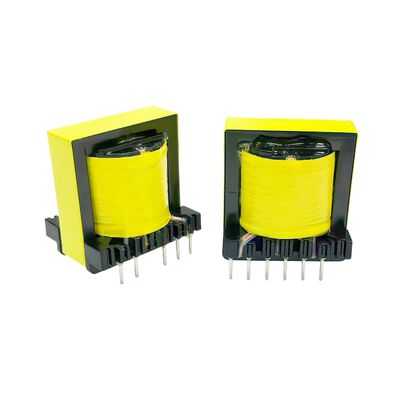

ETD34 Núcleo de ferrita aislante de transformador de alta frecuencia vertical para suministro de energía
  • Nombre
  • Nombre
  • Nombre

ETD34 Núcleo de ferrita aislante de transformador de alta frecuencia vertical para suministro de energía

Nombre De La Marca: ZXY
Número De Modelo: Se trata de la
Cuota De Producción: Negociable
Precio: Negociable
Detalles Del Embalaje: CAJA DE CARTÓN
Información detallada
Descripción del producto
Información detallada
Lugar de origen:
Shenzhen Guangdong
Certificación:
RoHS、ISO9001、CE
Resaltar:

Transformador de alta frecuencia de montaje vertical

,

Transformador de potencia de conmutación de aislamiento de 4000 VAC

,

Transformador de núcleo de ferrita ETD34

Descripción del producto
ETD34 Transformador de alta frecuencia conmutado
Fuente de alimentación conmutada de alto rendimiento, con excelente aislamiento eléctrico, adecuada para aplicaciones industriales exigentes.
Descripción del producto
El transformador conmutado de alta frecuencia conmutado ETD34 utiliza bobinados primario y secundario de diseño preciso, con un rendimiento de aislamiento eléctrico superior, la capa de aislamiento y la distancia física se controlan con precisión. Este transformador puede soportar pruebas de voltaje de 3000 VCA a 4000 VCA, previniendo eficazmente el arco de alto voltaje y protegiendo al operador de peligros de descarga eléctrica.
Funciones principales
  • Conversión de voltaje y transmisión de potencia:Logra una transmisión de potencia de alta eficiencia entre los circuitos primario y secundario mediante la integración de núcleos magnéticos de alta frecuencia, convirtiendo el voltaje de CC de entrada en el voltaje de salida requerido.
  • Aislamiento eléctrico y protección de seguridad:Proporciona aislamiento físico y eléctrico entre el lado primario (alto voltaje) y el lado secundario (bajo voltaje), garantizando la seguridad del usuario y cortando las vías de transmisión de interferencias de modo común.
  • Almacenamiento y ajuste:En una estructura de multiplicador de retroalimentación, puede funcionar como un transformador y como un condensador de almacenamiento de energía, almacenando energía magnética durante el período de conducción y liberándola a la carga secundaria durante el período de cierre del tubo del interruptor.
Características de rendimiento
Categoría de función Características de rendimiento Valor/Descripción estándar
Rendimiento eléctrico Alta frecuencia de trabajo El rango de frecuencia de trabajo es de 20 kHz a 500 kHz, lo que permite una alta densidad de potencia y un tamaño de componente más pequeño
Rendimiento eléctrico Eficiencia de conversión La forma del núcleo magnético ETD puede reducir la pérdida de cobre y la pérdida del núcleo, la eficiencia puede alcanzar el 85% -90% o más.
Rendimiento eléctrico Rango de procesamiento de potencia Basado en la estructura del circuito multiplicador (retroalimentación, avance, LLC), el rango de potencia es de 15 W a 150 W o más.
Seguridad y aislamiento Alto voltaje de resistencia Valor nominal de aislamiento primario a secundario de 3000 VCA a 4000 VCA
Seguridad y aislamiento Nivel de aislamiento Cumple con los estándares UL, CE y tiene una capa de aislamiento de tipo reforzado
Propiedades magnéticas y térmicas Baja pérdida del núcleo Los materiales del núcleo de ferrita (PC40, PC44) pueden reducir al máximo la pérdida de histéresis y la pérdida por corrientes de Foucault.
Propiedades magnéticas y térmicas Baja fuga de flujo La estructura del circuito y la tecnología de bobinado controlan la fuga de flujo
Propiedades magnéticas y térmicas Rango de temperatura de trabajo Funcionamiento estable dentro del rango de temperatura de -40 °C a +125 °C en entornos hostiles
Mecánico Montaje vertical Ahorra espacio en PCB y ayuda a una mejor disipación del calor
Mecánico Blindaje magnético El diseño de núcleo cerrado ETD puede reducir la interferencia electromagnética (EMI)
Imagen del producto

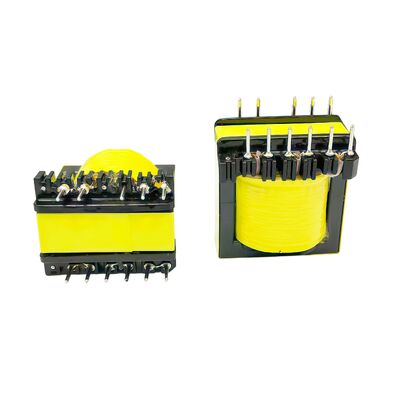

ETD34变压器详细视图，显示绕组结构 ETD34 变压器侧视图及安装销 ETD34变压器俯视图，显示铁芯配置 ETD34变压器绕组端子特写 ETD34变压器在电路板中的应用
