Transformador de alta frecuencia de alta potencia de nueva energía de la serie PQ con capacidad de 6 kW para cargar vehículos eléctricos

Nombre De La Marca:	ZXY
Número De Modelo:	ZXY-PQ
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	CAJA DE CARTÓN

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen Guangdong

Certificación:

RoHS、ISO9001、CE

Resaltar:

Transformador de alta frecuencia y alta potencia

Transformador de potencia de nueva energía

Transformador serie PQ de 6kW

Descripción del producto

Transformador de alta potencia de nueva energía de la serie PQ

El transformador de alta frecuencia de carga de alta potencia de nueva energía de la serie PQ es un componente magnético de alto rendimiento diseñado específicamente para cargadores de vehículos eléctricos (OBC),Estaciones de cargaCon una geometría de núcleo magnético PQ optimizada que combina una gran superficie de ventana con una gran área de sección transversal del núcleo magnético,Esta serie ofrece una poderosa capacidad de procesamiento de energía en un factor de forma compacto.

Ventajas principales

Rango de potencia de 50W a 6kW+ con diseño de tamaño compacto
Materiales de ferrita de baja pérdida (PC44, 3C95, N87) para un funcionamiento estable de alta frecuencia
Rango de frecuencia de funcionamiento: de 20 kHz a 500 kHz
Eficiencia de conversión superior al 95%
Estructura compacta con baja fuga magnética y un fuerte rendimiento antiinterferencia
Soporta múltiples topologías, incluyendo flyback, hacia adelante, resonancia LLC y puente completo
Proporción de vueltas de cuerda personalizable, nivel de aislamiento (B/F/H) y configuración de pines
Alta densidad de potencia con excelente gestión térmica
Aislamiento de seguridad fiable con tensión de resistencia de hasta 3,75 kV-4 kV

Aplicaciones

Este transformador sirve como un componente central en los cargadores a bordo de vehículos eléctricos (OBC), estaciones de carga rápida de CC y convertidores DC-DC auxiliares.Se utiliza ampliamente en sistemas de energía renovable, incluidos los inversores fotovoltaicosLas aplicaciones industriales abarcan las estaciones base de comunicación, las fuentes de alimentación ininterrumpida (UPS), las fuentes de alimentación de servidores, las centrales eléctricas de alta tensión y las centrales eléctricas de alta tensión.equipos de control industrial, sistemas de energía auxiliar de transporte ferroviario, dispositivos de red inteligente y electrónica de consumo de alta gama, como cargadores rápidos para herramientas eléctricas y drones.

Características de rendimiento

Características de rendimiento	Especificación / Detalles
Materiales básicos	Materiales de ferrita de baja pérdida (por ejemplo, PC44, 3C94, N87, N67)
Frecuencia de funcionamiento	20 kHz a 500 kHz (típico)
Rango de potencia de salida	0.5 VA hasta 6 kW+ dependiendo del tamaño del núcleo (por ejemplo, PQ20: 50W máximo; PQ35/35: 350W; PQ50: 1000W+)
Eficiencia	Hasta un 95% a un 99%
Temperatura de funcionamiento	-40°C a +125°C (típico); algunos modelos hasta +180°C
Temperatura de almacenamiento	-40°C a +100°C (típico)
Fuerza dieléctrica (hipot)	1.5 kV a 4.0 kV CA, según los requisitos de aislamiento
Resistencia al aislamiento	100 MΩ min. a 500 V en DC
Inductividad Tolerancia	Normalmente entre ±8% y ±10% a 1 kHz/0,25V o 1 kHz/1V
Resistencia de corriente continua (DCR)	Tan bajo como 4 mΩ a 780 mΩ (varía según el enrollamiento y el modelo)
Inductancia de fugas	Por lo general, entre 4,0 y 6,0 μH.
Geometría del núcleo	Forma PQ optimizada para alta densidad de potencia, bajo flujo de fuga y buen rendimiento térmico

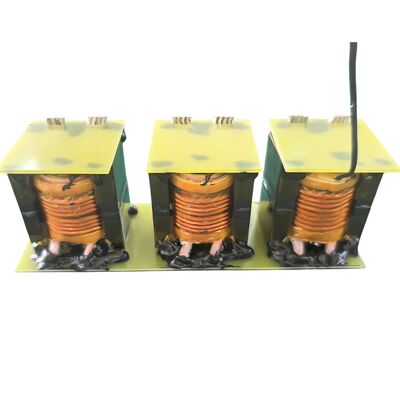

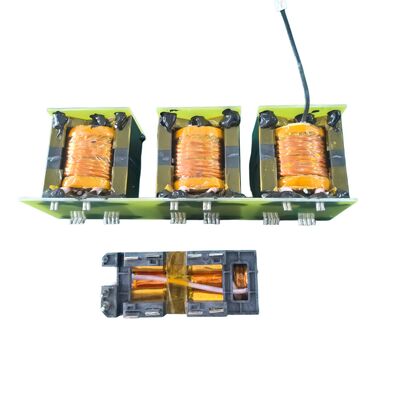

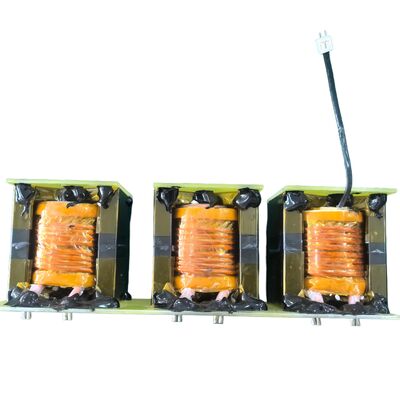

Imágenes del producto
