Serie PQ Transformador Eléctrico de Alta Potencia y Alta Frecuencia para Vehículos Eléctricos de Nueva Energía

Nombre De La Marca: ZXY
Número De Modelo: ZXY-PQ
Cuota De Producción: Negociable
Precio: Negociable
Detalles Del Embalaje: CAJA DE CARTÓN
Información detallada
Descripción del producto
Información detallada
Lugar de origen:
Shenzhen Guangdong
Certificación:
RoHS、ISO9001、CE
Resaltar:

Transformador de alta frecuencia y alta potencia

,

Transformador de potencia de nueva energía

,

Transformador serie PQ de 6kW

Descripción del producto
Transformador de alta frecuencia de carga de alta potencia de nueva energía serie PQ
El transformador de alta frecuencia de carga de alta potencia de nueva energía serie PQ es un componente magnético de alto rendimiento diseñado específicamente para cargadores a bordo de vehículos eléctricos (OBC), estaciones de carga y fuentes de alimentación industriales de alta potencia. Con una geometría optimizada del núcleo magnético PQ que combina una gran área de ventana con una gran área de sección transversal del núcleo magnético, esta serie ofrece una potente capacidad de procesamiento de energía en un factor de forma compacto.
Ventajas del núcleo
  • Rango de potencia de 50W a 6kW+ con diseño de tamaño compacto
  • Materiales de ferrita de baja pérdida (PC44, 3C95, N87) para una operación estable de alta frecuencia
  • Rango de frecuencia de operación: 20kHz a 500kHz
  • Eficiencia de conversión superior al 95%
  • Estructura compacta con baja fuga magnética y fuerte rendimiento antiinterferencias
  • Soporta múltiples topologías, incluyendo flyback, forward, resonancia LLC y puente completo
  • Relación de vueltas de bobinado personalizable, nivel de aislamiento (B/F/H) y configuración de pines
  • Alta densidad de potencia con excelente gestión térmica
  • Aislamiento de seguridad fiable con tensión de resistencia de hasta 3.75kV-4kV
Aplicaciones
Este transformador sirve como componente central en cargadores a bordo de vehículos eléctricos (OBC), estaciones de carga rápida de CC y convertidores auxiliares de CC-CC. Se utiliza ampliamente en sistemas de energía renovable, incluidos inversores fotovoltaicos, convertidores de energía eólica y sistemas de almacenamiento de energía. Las aplicaciones industriales abarcan estaciones base de comunicación, fuentes de alimentación ininterrumpida (UPS), fuentes de alimentación de servidores, equipos de control industrial, sistemas de alimentación auxiliar de tránsito ferroviario, dispositivos de red inteligente y electrónica de consumo de alta gama, como cargadores rápidos para herramientas eléctricas y drones.
Características de rendimiento
Característica de rendimiento Especificación / Detalles
Material del núcleo Materiales de ferrita de baja pérdida (por ejemplo, PC44, 3C94, N87, N67)
Frecuencia de operación 20 kHz a 500 kHz (típico)
Rango de potencia de salida 0.5 VA hasta 6 kW+, dependiendo del tamaño del núcleo (por ejemplo, PQ20: 50W máx.; PQ35/35: 350W; PQ50: 1000W+)
Eficiencia Hasta 95% a 99%
Temperatura de operación -40°C a +125°C (típico); algunos modelos hasta +180°C
Temperatura de almacenamiento -40°C a +100°C (típico)
Rigidez dieléctrica (Hipot) 1.5 kV a 4.0 kV CA, dependiendo de los requisitos de aislamiento
Resistencia de aislamiento 100 MΩ mín. a CC500V
Tolerancia de inductancia Típicamente ±8% a ±10% a 1 kHz/0.25V o 1 kHz/1V
Resistencia de CC (DCR) Tan baja como 4 mΩ a 780 mΩ (varía según el bobinado y el modelo)
Inductancia de fuga Típicamente 4.0 µH Máx. a 6.0 µH Máx.
Geometría del núcleo Forma PQ optimizada para alta densidad de potencia, baja fuga de flujo y buen rendimiento térmico
Imágenes del producto

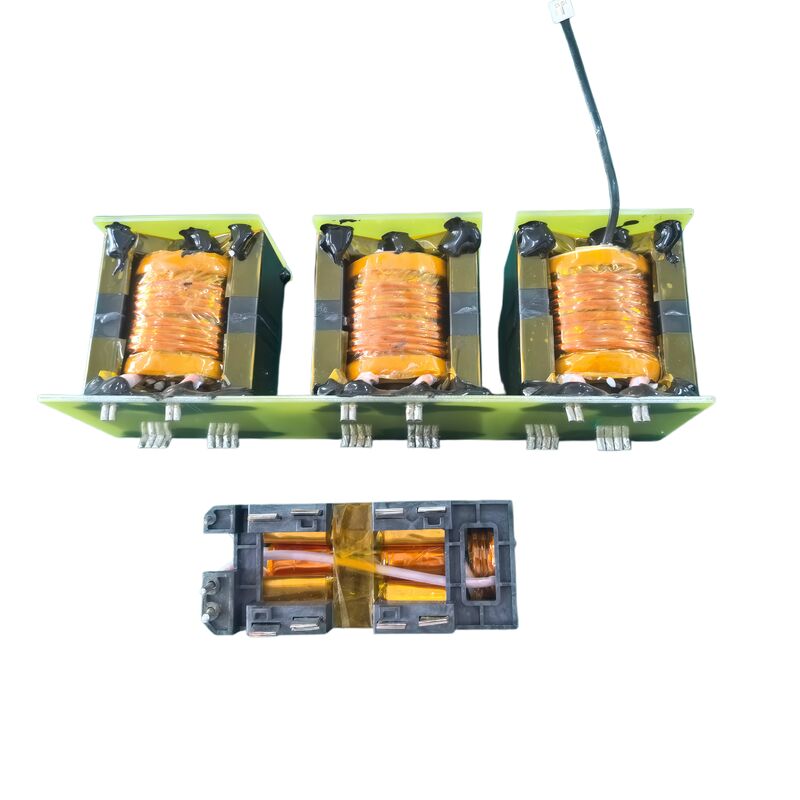

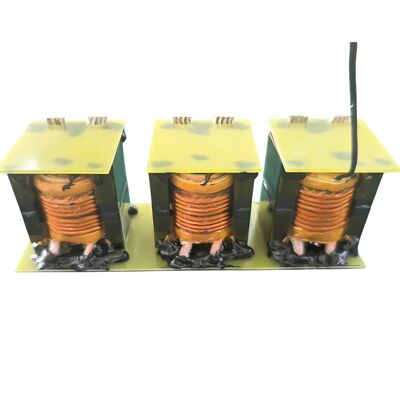

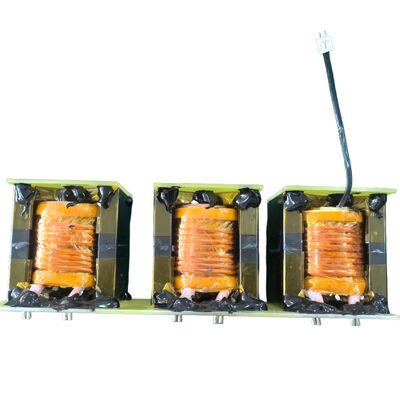

PQ Series High-power Transformer front view PQ Series High-power Transformer side view PQ Series High-power Transformer top view PQ Series High-power Transformer detailed component view
