UU10.5 UU Series Filtro de Modo Común Vertical Choke de Potencia EMI con Núcleo de Ferrita de Alta Permeabilidad y Paso de 10mm * 13mm

Nombre De La Marca:	ZXY
Número De Modelo:	UU10.5
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	3-4 semanas

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen Guangdong

Certificación:

RoHS、ISO9001、CE

Resaltar:

Filtro de modo común de empaquetado enchufable vertical

Choque de potencia EMI de paso de 10 mm * 13 mm

Inductor de modo común con núcleo de ferrita de alta permeabilidad

Descripción del producto

Filtros de línea de modo común verticales de la serie UU10.5 UU

Filtros electrónicos verticales de línea de modo común, estrangulamiento de potencia de tipo EMI para un paso de filtro de 10 × 13 mm, diseñados para suprimir las interferencias electromagnéticas de modo común en las líneas de potencia y señal.

Resumen del producto

El filtro de modo común vertical de la serie UU10.5 cuenta con un núcleo de ferrita de alta permeabilidad con diseño de circuito magnético cerrado.Asegura una compatibilidad precisa de la disposición del PCBEl enrollamiento de dos secciones con diseño de bobina de una sola capa reduce la capacidad de descarga, proporcionando una alta impedancia y una excelente supresión de ruido a altas frecuencias.

Funciones clave

Suprimción del EMI en modo común:Bloquea eficazmente las corrientes de interferencia de modo común mientras permite que las señales diferenciales pasen sin atenuación
Filtración del ruido de alta frecuencia:Mantiene una alta impedancia en rangos de frecuencia más altos para una supresión superior del ruido de alta frecuencia
Aislamiento y protección del circuito:Actúa como barrera entre el equipo y la red eléctrica, impidiendo la transmisión de ruido en ambas direcciones
Estabilidad del sistema mejorada:El diseño de circuito magnético cerrado reduce las fugas magnéticas y mejora la resistencia al impacto
Cumplimiento EMC:Ayuda a los productos electrónicos a cumplir con las normas de compatibilidad electromagnética CCC, UL, CE y otras

Características de rendimiento

Categoría de características	Características de rendimiento	Valor típico / Descripción
Núcleo y electricidad	Materiales básicos	Ferrita de alta permeabilidad
Núcleo y electricidad	Número de líneas	2
Núcleo y electricidad	Rango de inductancia	0.6 mH a 50 mH (Frecuencia de ensayo: 1 kHz)
Núcleo y electricidad	Resistencia de corriente continua (DCR)	0.2Ω a 3Ω (dependiendo de la inductancia)
Núcleo y electricidad	Corriente nominal	0.3A a 2.0A (inversamente relacionado con la inductancia)
Núcleo y electricidad	Rendimiento de alta frecuencia	Alta impedancia en las frecuencias aplicables; alta frecuencia autorresonante
Mecánica y estructural	Tipo de montaje	A través del agujero (DIP)
Mecánica y estructural	Tamaño de tono estándar	10 mm × 13 mm (distancia entre los pines)
Mecánica y estructural	Envase / estuche	Vertical, DIP-4P, para el uso en el transporte de vehículos
Mecánica y estructural	Estructura de enrollamiento	Bobina de dos secciones con bobina de una sola capa para reducir la capacidad perdida
Mecánica y estructural	Diseño	Circuito magnético cerrado para reducir el flujo de fuga
Medio ambiente y seguridad	Temperatura de funcionamiento	-40 °C a +125 °C
Medio ambiente y seguridad	Resistencia al aislamiento	100 MΩ como mínimo
Medio ambiente y seguridad	Resiste el voltaje	Enrollamiento a Enrollamiento: ≥1,5 KVAC; 1000 VAC / 0,8 KV
Medio ambiente y seguridad	El cumplimiento	RoHS y REACH

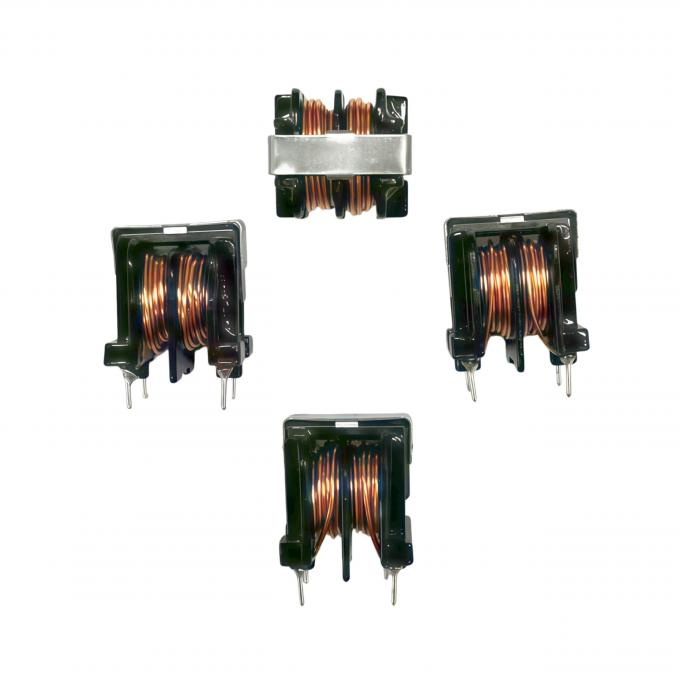

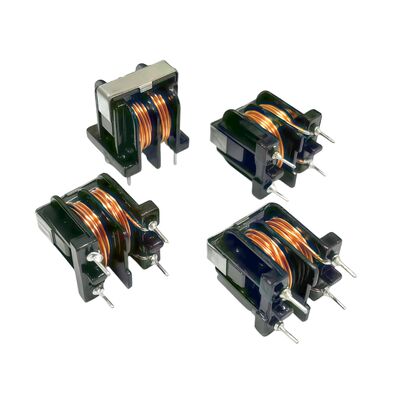

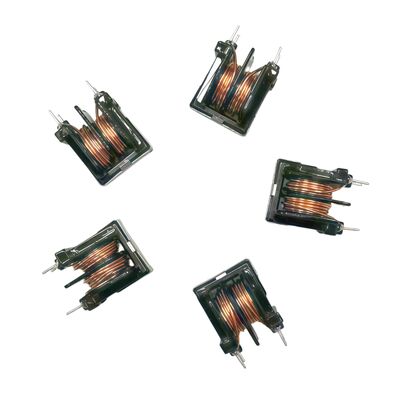

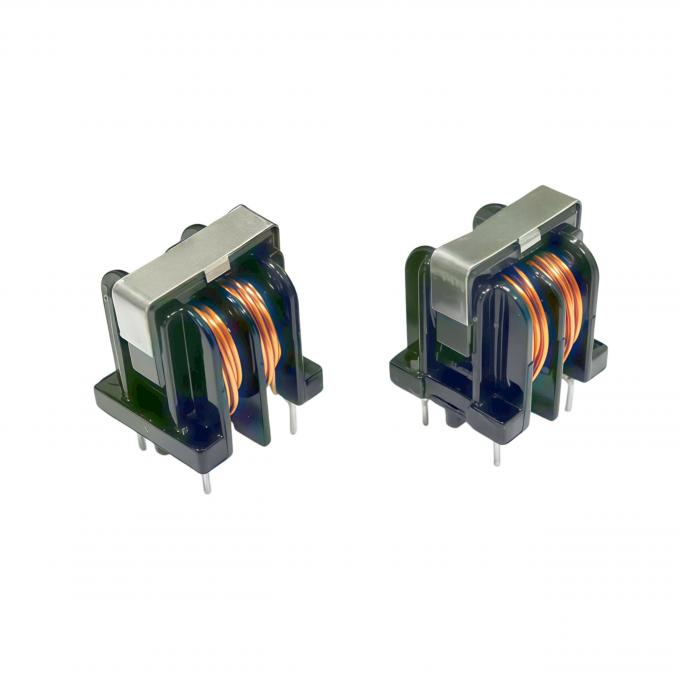

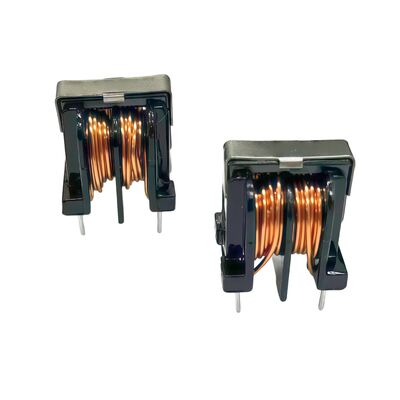

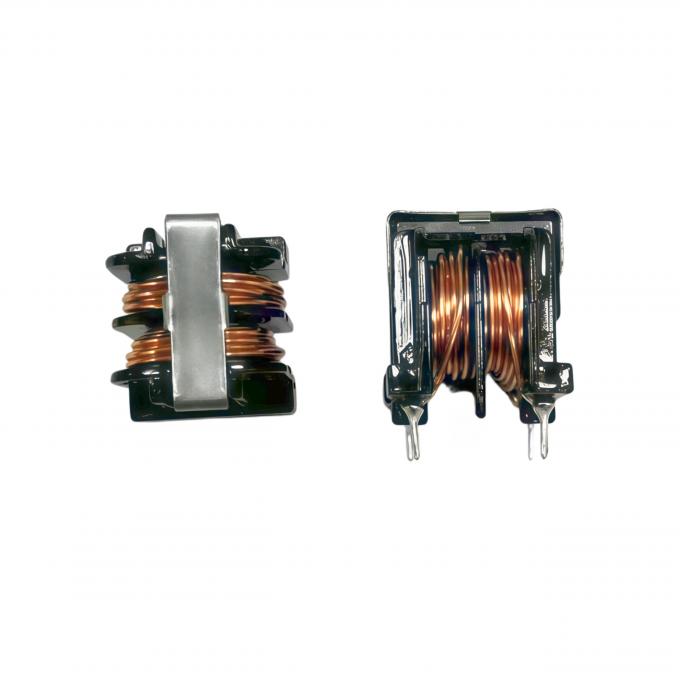

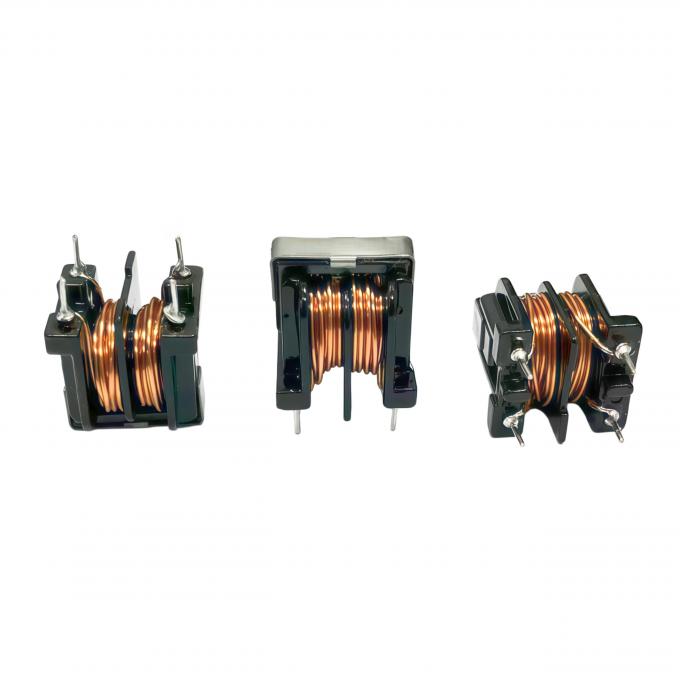

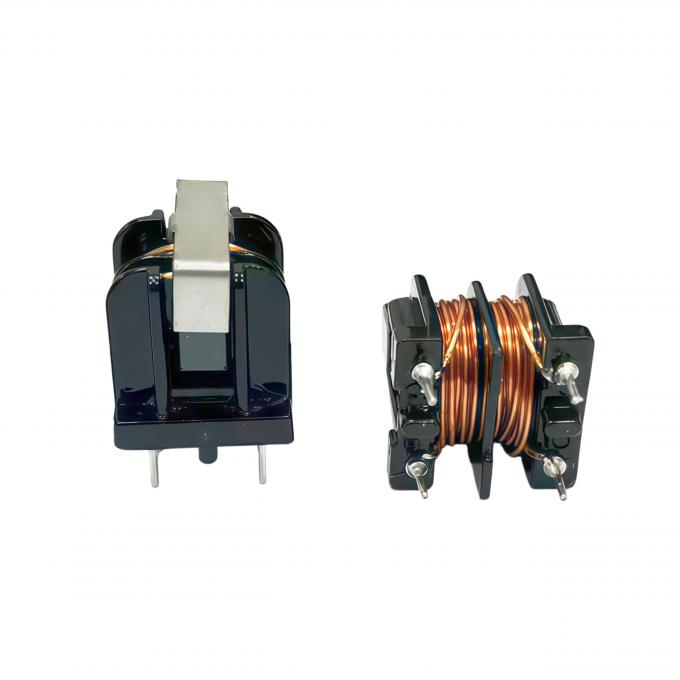

Imágenes del producto
