Este inductor de montaje vertical presenta un núcleo de anillo de alta eficiencia de flujo magnético con 5 vueltas de alambre esmaltado de 0,6 mm de diámetro (1 mm DE), aproximadamente 20 cm de longitud, que ofrece una inductancia de 10µH. El innovador diseño de base vertical proporciona un rendimiento de circuito magnético cerrado al tiempo que ahorra un valioso espacio en la placa de circuito impreso (PCB).

Ventajas del diseño del núcleo

Circuito magnético cerrado: Minimiza la fuga magnética y la interferencia electromagnética con una capacidad superior anti-interferencia
Alta relación inductancia/volumen: Ofrece una inductancia sustancial en dimensiones compactas
Baja radiación EMI: Ideal para aplicaciones con estrictos requisitos de compatibilidad electromagnética

Beneficios del montaje vertical

Optimización del espacio: La instalación vertical utiliza el espacio 3D en lugar de consumir una valiosa área de superficie de la PCB
Montaje seguro: La base estable proporciona robustez mecánica contra vibraciones y estrés
Fácil de fabricar: Pines estándar de orificio pasante compatibles con la inserción automatizada y los procesos de soldadura por ola
Paso estándar: Espaciamiento de pines típico de 2,54 mm (0,1 pulgada) para una fácil integración

Rendimiento eléctrico

Las especificaciones precisas para el núcleo magnético, el calibre del cable y las vueltas de bobinado garantizan parámetros eléctricos consistentes, incluido el valor de inductancia (10µH), la corriente de saturación y la resistencia de CC con una excelente repetibilidad de lote a lote.

Especificaciones técnicas

Categoría de característica	Especificación / Descripción
Tipo y forma del núcleo	Núcleo toroidal (anillo) de alta eficiencia de flujo magnético
Valor de inductancia	10 µH (Nominal, a la frecuencia de prueba especificada)
Especificación de bobinado	5 vueltas (5TS) usando alambre de cobre esmaltado
Calibre del cable	Diámetro del conductor: 0,6 mm; Diámetro total (con aislamiento): ~1,0 mm
Longitud aproximada del cable	20 cm
Forma mecánica	Montaje vertical (axial) con base aislante
Terminación	Pines de orificio pasante (PTH), típicamente en paso estándar (por ejemplo, 2,54 mm)
Rendimiento eléctrico clave	Baja fuga magnética, manejo de alta corriente, parámetros estables
Ventajas mecánicas clave	Ahorro de espacio, seguro y robusto, apto para la automatización
Función principal	Almacenamiento y filtrado de energía en circuitos de conversión de energía
Aplicaciones típicas	Fuentes de alimentación conmutadas, convertidores CC-CC, redes de filtrado de energía, supresión de EMI

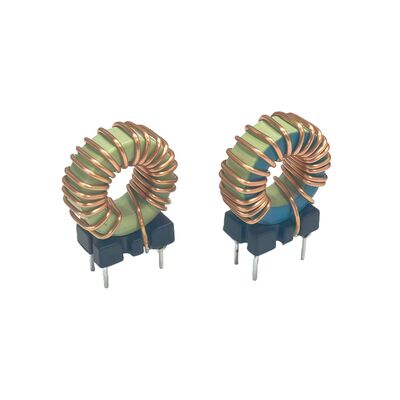

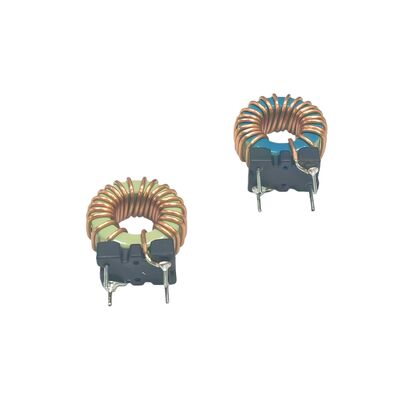

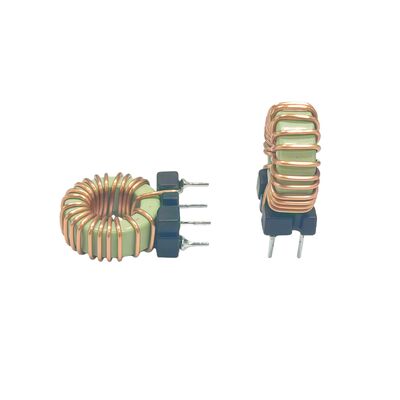

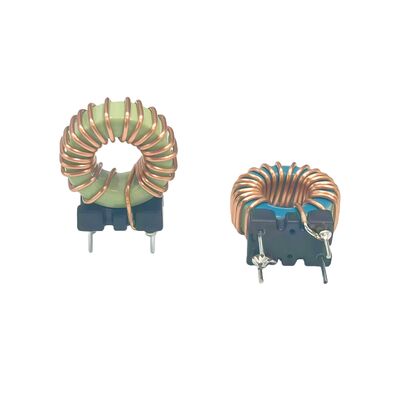

Imágenes del producto

Productos recomendados

Perfil de la empresa

Las etiquetas:

Detalles De Los Productos

En Casa. > Productos >

Transformador audio

Inductor toroidal de alta eficiencia de flujo magnético con base vertical y 5 espiras de alambre esmaltado

Todas Las Categorías

Inductor toroidal de alta eficiencia de flujo magnético con base vertical y 5 espiras de alambre esmaltado

Nombre De La Marca:	ZXY
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	Caja de cartón

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen Guangdong

Nombre de la marca:

ZXY

Certificación:

RoHS、ISO9001、CE

Cantidad de orden mínima:

Negociable

Precio:

Negociable

Detalles de empaquetado:

Caja de cartón

Tiempo de entrega:

3-4 SEMANAS

Resaltar:
