T9 * 5 * 3 Mediano filtro de almacenamiento de energía con doble alambre magnético de bobinado 200UH

1Descripción del producto

Aquí hay un párrafo de introducción profesional para el componente:

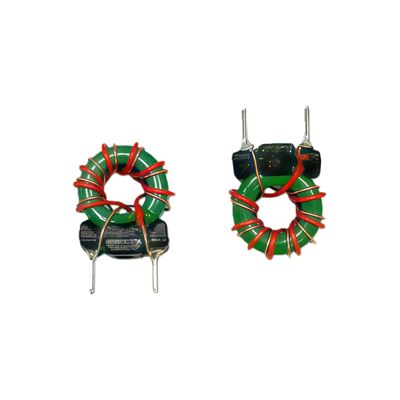

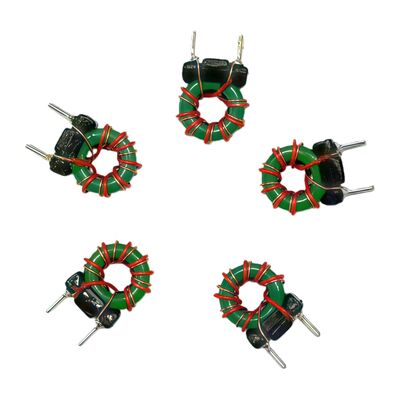

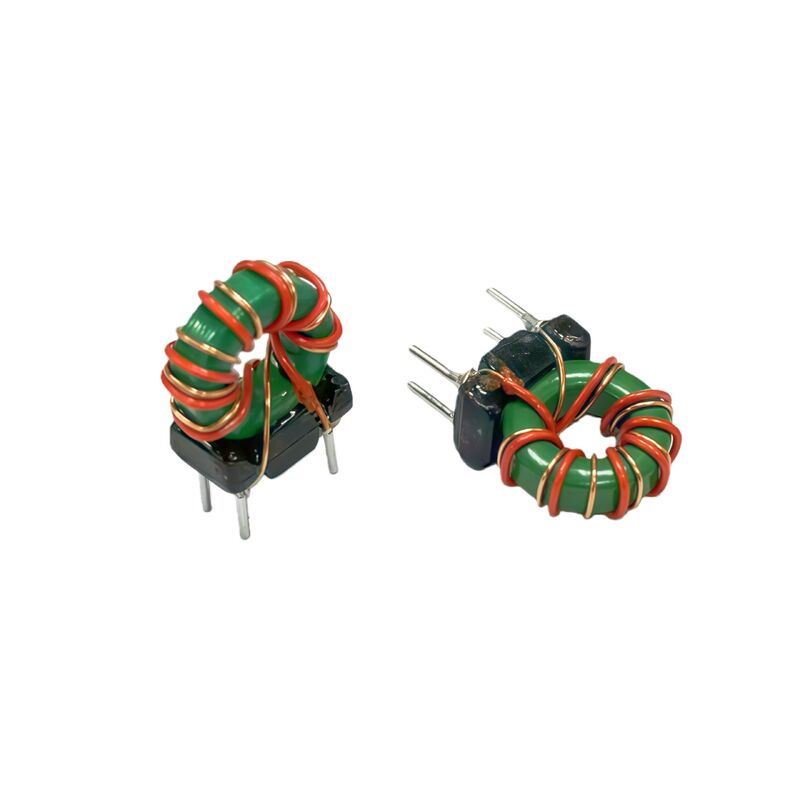

El inductor toroidal T9 × 5 × 3 de doble alambre magnético medio con herida de 200μH es un compacto,un componente de potencia de alta eficiencia diseñado para almacenamiento y filtración de energía en aplicaciones de alimentación en modo de conmutación de frecuencia media,Construido con un núcleo de ferrita Mn-Zn (μi ≈ 1250), ofrece un excelente acoplamiento magnético y una baja pérdida de núcleo, lo que lo hace adecuado para convertidores CC-CC como las topologías Buck, Boost o Buck-Boost.La configuración de doble alambre mejora la capacidad de manejo de la corrienteCon una inductancia de 200μH, suaviza eficazmente la corriente de salida, minimiza la ondulación y almacena energía durante los ciclos de conmutación,garantizar un suministro de energía estable y eficiente en sistemas de baja a media potencia.

1Función de almacenamiento de energía
Principio de funcionamiento: en las fuentes de alimentación en modo interruptor (como los circuitos Buck y Boost), cuando se enciende el transistor de conmutación, la corriente fluye a través del inductor,y la energía eléctrica se convierte en energía magnética y se almacena en el campo magnético del anillo magnéticoCuando el tubo de interrupción se apaga, el inductor libera energía magnética para mantener la continuidad de la corriente de carga.
Función: Como "puerto amortiguador de energía" del circuito, garantiza la entrega continua y sin problemas de energía a la carga, que es la clave para lograr una conversión eficiente de CC a CC.

2Función de filtración (onda plana)
Principio de funcionamiento: al utilizar la característica de la inductancia que "obstruye los cambios de corriente", se forma una alta impedancia para la corriente pulsante de alta frecuencia (ondulación) generada por el interruptor,* * suprimiendo transientes de corriente * * y haciendo la salida de corriente continua más suave.
Función: Reduce significativamente la ondulación y el ruido de la corriente de salida, mejora la calidad de la fuente de alimentación y proporciona energía limpia para el circuito de precisión posterior.

3Funcionalidad mejorada por la estructura
Enrollamiento paralelo de doble línea: esta estructura no sólo consigue dos enrollamientos estrechamente acoplados físicamente, sino que también trae dos ventajas importantes:
Aumentar la capacidad de corriente: Dos cables en paralelo pueden transportar una mayor corriente de saturación que un solo cable.
Reducir las pérdidas de alta frecuencia: al optimizar la relación entre el área de la superficie y el área de la sección transversal del alambre, las pérdidas de efecto de la piel a altas frecuencias se reducen efectivamente, mejorando la eficiencia.

Resumen: Este componente almacena energía a través de anillos magnéticos, suaviza la corriente utilizando características inductivas y optimiza el rendimiento con una estructura de doble cable,lograr una conversión y suministro de potencia de onda eficiente y de bajo rendimiento en un pequeño volumen.
