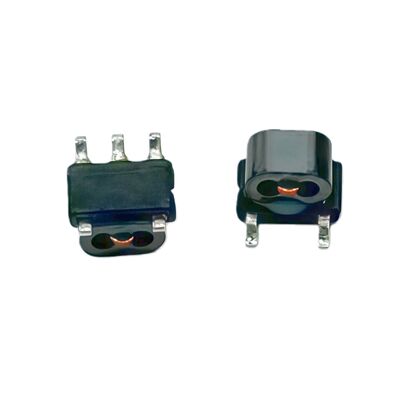

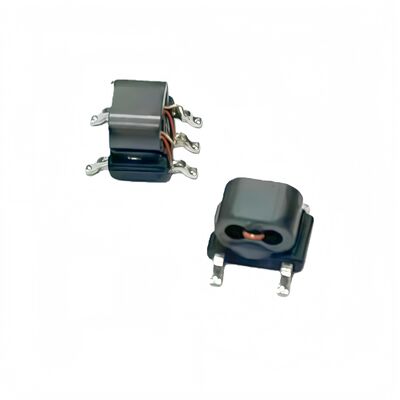

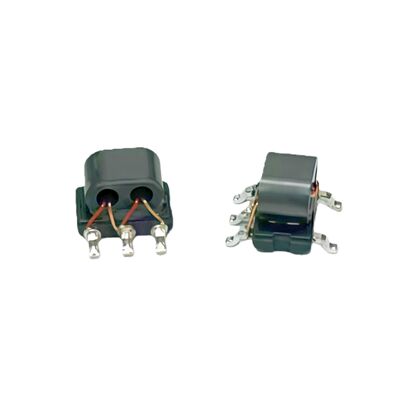

Transformador Balun para circuitos RF de alta frecuencia con supresión de ruido de modo común

Nombre De La Marca:	ZXY
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	caja de cartón

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen Guangdong

Certificación:

RoHS、ISO9001、CE

Capacidad de la fuente:

Negociable

Resaltar:

Transformador Balun de coincidencia de impedancia

Transformador RF de supresión de ruido de modo común

Transformador de coincidencia de impedancia de rango de alta frecuencia

Descripción del producto

Transformador Balun de Adaptación de Impedancia para Sistemas de Antenas y Circuitos de RF

El Transformador Balun de Adaptación de Impedancia es un componente pasivo crítico diseñado para optimizar la integridad de la señal y la transferencia de potencia en aplicaciones de alta frecuencia. Al convertir sin problemas entre líneas de transmisión balanceadas y desbalanceadas, mientras transforma simultáneamente los valores de impedancia, asegura la máxima entrega de potencia y minimiza las pérdidas por reflexión.

Funciones y Aplicaciones Principales

En los sistemas de antenas, este transformador es indispensable para adaptar el punto de alimentación balanceado de la antena al cable coaxial desbalanceado de los transceptores, mejorando drásticamente la eficiencia de radiación y el ancho de banda. Dentro de los circuitos de RF, permite una adaptación precisa de la impedancia entre etapas, reduce el ruido de modo común y mejora la estabilidad y el rendimiento de amplificadores, filtros y mezcladores. Este dispositivo de doble función es fundamental para lograr un funcionamiento robusto, eficiente y confiable en sistemas de comunicación inalámbrica, radiodifusión y radar.

Funciones Eléctricas Clave

Conversión de Balanceado a Desbalanceado: Realiza una conversión eficiente y de baja pérdida entre líneas de transmisión balanceadas (como cables de par trenzado y pares diferenciales) y líneas de transmisión desbalanceadas (como cables coaxiales y líneas microstrip), asegurando la correcta transmisión de la señal entre circuitos y dispositivos de diferentes arquitecturas.
Transformación y Adaptación de Impedancia: Proporciona relaciones de transformación de impedancia específicas a través de la relación de vueltas del bobinado, resolviendo problemas de desajuste de impedancia al adaptar con precisión la impedancia de la fuente a la impedancia de la carga para la máxima transmisión de potencia, suprimiendo la reflexión de la señal y mejorando la relación de onda estacionaria de voltaje.
Supresión de Ruido de Modo Común: Suprime eficazmente las señales de interferencia de modo común con la misma fase y amplitud que están acopladas externamente a la línea, al tiempo que permite el paso de señales diferenciales útiles, mejorando significativamente la capacidad anti-interferencia del sistema y la relación señal-ruido.

Características de Rendimiento

Categoría	Parámetro / Característica	Descripción / Significado
Rendimiento Eléctrico Principal	Relación de Impedancia	La relación de transformación fija (por ejemplo, 1:1, 1:4, 4:1) entre los puertos balanceados y desbalanceados, que define la función de adaptación principal.
	Rango de Frecuencia	La banda de frecuencias de funcionamiento en la que el balun mantiene el rendimiento especificado. Crítico para la idoneidad de la aplicación.
	Pérdida de Inserción	La potencia de la señal perdida (en dB) al pasar por el balun. Los valores más bajos indican una mayor eficiencia.
	Balance de Amplitud y Fase	Mide la consistencia en la amplitud y fase de la señal (180° ideal) entre las dos salidas balanceadas. Clave para el rechazo de ruido.
	Relación de Rechazo de Modo Común (CMRR)	La capacidad de rechazar la interferencia de modo común en el lado balanceado. Los valores de dB más altos indican una mejor inmunidad al ruido.
Pérdida de Retorno / ROE (VSWR)	Mide la calidad de la adaptación de impedancia en los puertos. Una alta pérdida de retorno (ROE baja) minimiza las reflexiones.
Características Físicas y Operativas	Manejo de Potencia	La potencia de RF máxima (en vatios) que el balun puede manejar sin degradación del rendimiento ni daños.
	Aislamiento	El aislamiento eléctrico entre los puertos, a menudo importante para evitar acoplamientos no deseados o problemas de conexión a tierra de CC.
	Material del Núcleo y Construcción	Determina la respuesta de frecuencia, el manejo de potencia y el tamaño (por ejemplo, ferrita para HF/VHF, línea de transmisión para UHF/microondas).
	Paquete y Huella	Factor de forma físico (montaje en superficie, orificio pasante, enchufable) y tamaño, crítico para el diseño y la integración de PCB.
Características Orientadas a la Aplicación	Ancho de Banda	El ancho del rango de frecuencia utilizable en relación con la frecuencia central. Los baluns de banda ancha admiten aplicaciones de banda ancha.
	Impedancia del Puerto Desbalanceado	Típicamente 50Ω o 75Ω, que coincide con los cables coaxiales estándar y las interfaces de instrumentos.
	Impedancia del Puerto Balanceado	La impedancia resultante en el lado balanceado (por ejemplo, 50Ω a 100Ω para un balun 1:1 con entrada desbalanceada de 50Ω).
	Robustez y Medio Ambiente	Resistencia a la temperatura, la humedad, la vibración y otros factores ambientales, a menudo según los estándares MIL-STD.

Perfil de la Empresa
