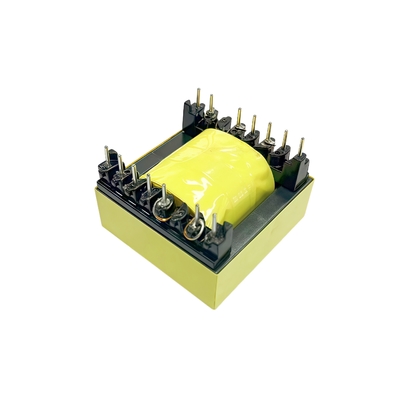

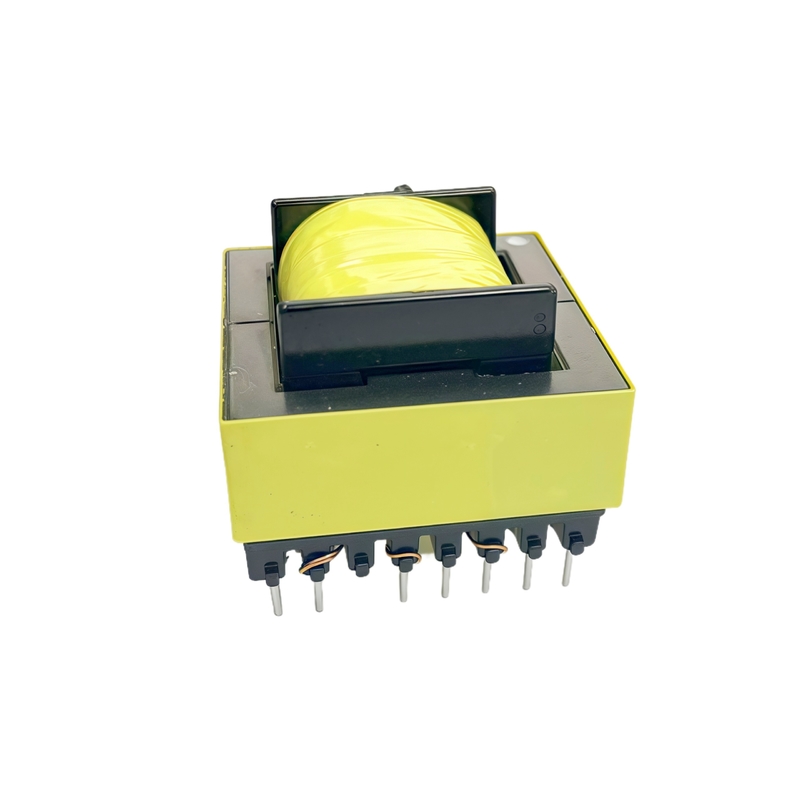

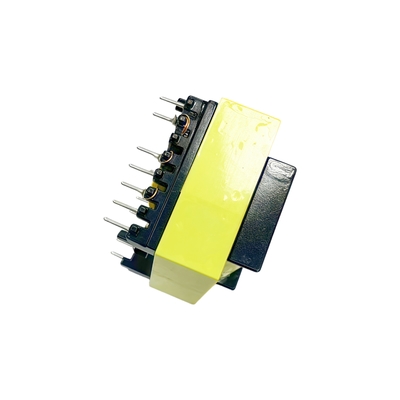

Bobinas horizontales de ferrita de transformador de alta frecuencia con núcleo de diseño E42/21/15

1.Descripción del producto

El marco central horizontal E42/21/15 es un componente central diseñado para transformadores de fuente de alimentación conmutados de alta frecuencia. Su estructura “horizontal” posiciona el núcleo magnético horizontalmente, reduciendo efectivamente la altura total y facilitando diseños de dispositivos ultradelgados y compactos. Moldeado por inyección de precisión a partir de materiales retardantes de llama de alta temperatura (p. ej., PBT, PET), este marco ofrece excelente resistencia de aislamiento, rigidez mecánica y resistencia al choque térmico de soldadura. Con ranuras de bobinado espaciosas y un espaciado de pines bien diseñado (p. ej., 15 mm), facilita el bobinado paralelo de múltiples hilos automatizado o las operaciones de cables con triple aislamiento al mismo tiempo que cumple con estrictos estándares de seguridad (p. ej., UL, CE) para distancia de fuga y espacio libre eléctrico. Esto lo convierte en una opción ideal para mejorar la densidad de potencia y la confiabilidad en equipos de conversión de energía de alta frecuencia.

El transformador de alta frecuencia E42/21/15 es un componente magnético de potencia crítica construido alrededor de un núcleo de ferrita E42/21/15. Su función principal es lograr una conversión y transmisión eficiente de energía eléctrica al tiempo que proporciona un aislamiento eléctrico seguro. Las características clave incluyen:

Transmisión de energía y conversión de energía: esta es su función principal. En las fuentes de alimentación conmutadas de alta frecuencia (por ejemplo, SMPS), utiliza inducción electromagnética para transmitir de manera eficiente la energía de CC o CA de entrada al lado de salida a través de un campo magnético alterno de alta frecuencia, convirtiéndola a los niveles de voltaje y corriente requeridos. Su diseño permite manejar potencias que van desde decenas hasta cientos de vatios.

1. Conversión de voltaje: al alterar la relación de vueltas entre los devanados primario y secundario, el transformador puede aumentar, reducir o aislar el voltaje de salida para cumplir con los requisitos de voltaje específicos de los circuitos o cargas posteriores.

2. Aislamiento Eléctrico: Establece una barrera robusta de aislamiento eléctrico entre los circuitos de entrada (primario) y salida (secundario). Esta característica de seguridad crítica:

Evita el acoplamiento de potencial CC, asegurando potenciales de tierra independientes entre entrada y salida.

Suprime la interferencia de modo común, mejorando el rendimiento de compatibilidad electromagnética (EMC) del sistema.

3. Coincidencia de impedancia: en ciertas aplicaciones (como comunicaciones o circuitos de potencia de RF), se utilizan transformadores para lograr una igualación de impedancia entre la fuente de señal y la carga, asegurando la máxima transferencia de potencia.

4. Salida de devanados múltiples: Un solo transformador E42/21/15 puede integrar múltiples devanados secundarios, generando simultáneamente varios voltajes de salida aislados de diferentes especificaciones desde una entrada. Por ejemplo, puede proporcionar fuentes de alimentación de +12 V, +5 V y -5 V para circuitos de control, circuitos de controlador y cargas principales dentro de un sistema.

5. Supresión de interferencias en modo común (opcional): al incorporar devanados blindados o técnicas de devanado especializadas, suprime eficazmente el ruido de modo común de alta frecuencia, lo que reduce la contaminación de la red y la radiación externa.

Áreas de aplicación típicas:

Debido a sus excelentes características de alta frecuencia y capacidad de manejo de potencia, el transformador de alta frecuencia E42/21/15 se utiliza ampliamente en:

-- Fuentes de alimentación de modo conmutado (SMPS): Fuentes de alimentación para servidores, fuentes de alimentación industriales, fuentes de alimentación para comunicaciones.

-- Nuevo Sector Energético: Convertidores DC-DC para inversores fotovoltaicos y Sistemas de Almacenamiento de Energía (ESS).

-- Electrónica de consumo de alta gama: adaptadores de alta potencia, estaciones de carga, fuentes de alimentación para controladores LED.

-- Equipos industriales: Convertidores de frecuencia, accionamientos de motores, equipos de soldadura.

En resumen, el transformador de alta frecuencia E42/21/15 sirve como piedra angular funcional para lograr una conversión y gestión de energía eficiente, segura y compacta en dispositivos electrónicos de potencia modernos.
