ED8*16 Transformadores de audio SMD blindados, transformador de aislamiento de audio 600:600 1:1

Nombre De La Marca:	ZXY
Número De Modelo:	Se trata de un sistema de control de velocidad.
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	Caja de cartón
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Huizhou.china

Certificación:

RoHS、ISO9001、CE

nombre:

Transformador ED8

Tipo de transformador:

Transformador audio

Característica:

Aislamiento de audio

Inductancia:

1.2h 2h 3h

Relación de giros:

600- ¿Por qué no?1

Paquete:

Personalizar

Descripción del producto

**ED8*16 Transformadores de audio SMD blindados Transformador de aislamiento de audio 600:600 1:1**

1. Descripción del producto

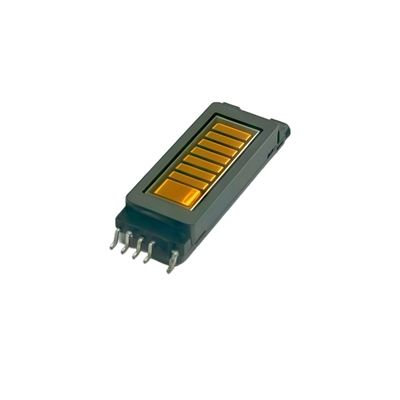

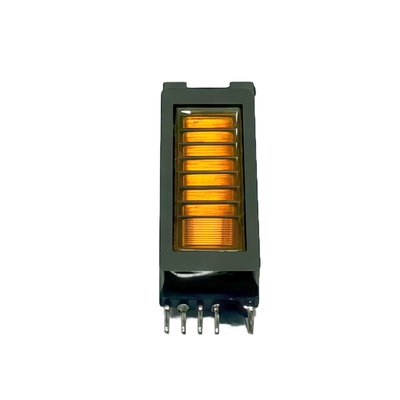

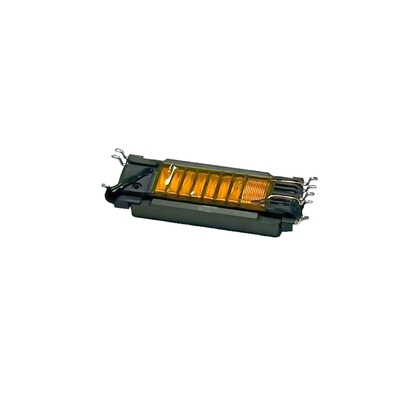

ED8 * 16 es un transformador de aislamiento de audio de 600 Ω: 600 Ω que utiliza tecnología de montaje superficial (SMD) y viene con una cubierta de blindaje. Con su estructura de núcleo magnético tipo ED compacto, puede suprimir eficazmente el ruido de modo común y eliminar la interferencia de bucle de tierra, al tiempo que proporciona una transmisión de señal 1:1 de alta calidad. Se utiliza ampliamente en equipos de comunicación, interfaces de audio profesionales y sistemas de automatización industrial para lograr el aislamiento y la fidelidad de la señal.

**Análisis de características principales:**
*ED8 * 16: se refiere al tipo y tamaño del núcleo magnético utilizado en el transformador (generalmente alrededor de 8x8x6 mm), lo que determina su tamaño físico y algunas características eléctricas.

*SMD: Tecnología de montaje superficial, adecuada para la producción automatizada, ahorra espacio en la placa de circuito.

*Blindado: Las cubiertas de blindaje metálicas pueden prevenir eficazmente la interferencia electromagnética (EMI) y garantizar la pureza de la señal.

*Transformador de aislamiento de audio: Su función principal es transmitir señales a través del acoplamiento magnético, lograr el aislamiento eléctrico y desconectar los circuitos de tierra.

*600:600 1:1: Las impedancias de entrada y salida son ambas de 600 ohmios, y la relación de conversión de voltaje es 1:1, lo que significa que no amplifica ni atenúa el voltaje de la señal. Se utiliza principalmente para el aislamiento y la adaptación de impedancia.

2. Características de rendimiento

Característica	Especificación / Descripción	Notas / Beneficio
Serie de modelos	ED8*16	Factor de forma SMD compacto.
Tipo	Transformador de aislamiento de audio	Proporciona aislamiento galvánico entre la entrada y la salida.
Relación de impedancia	600Ω : 600Ω	Ideal para la adaptación de impedancia de nivel de línea de audio estándar.
Relación de vueltas	1:1	El voltaje de salida es igual al voltaje de entrada (despreciando las pérdidas).
Inductancia (Primaria)	1.2H, 2H o 3H (típico)	Seleccione según la respuesta de baja frecuencia deseada. Mayor H = menos pérdida de gama baja.
Blindaje	Blindaje magnético integrado	Excelente para suprimir el ruido EMI/RFI y prevenir la diafonía.
Tipo de montaje	Montaje superficial (SMD/SMT)	Diseñado para el montaje automatizado de PCB, ahorrando espacio y costos.
Respuesta de frecuencia	Típicamente ~300Hz - 100kHz (Depende del modelo y la carga específicos)	Cubre toda la banda de audio y más allá con una distorsión mínima.
Función principal	Eliminar bucles de tierra, bloquear CC, rechazar el ruido de modo común.	Resuelve zumbidos y protege los equipos de los transitorios de voltaje.
Aplicaciones típicas	Audio de consumo, equipos de audio profesionales, sistemas de comunicación, DAQ, controles industriales.	Se utiliza en cualquier lugar donde se requiera aislamiento de señal de audio limpio.
Ventaja clave	Alta rentabilidad y fiabilidad en un paquete miniaturizado.	Proporciona aislamiento de grado profesional para costos de producción a nivel de consumidor.

3. Otros productos recomendados

ED8*16 Transformadores de audio SMD blindados, transformador de aislamiento de audio 600:600 1:1 5
