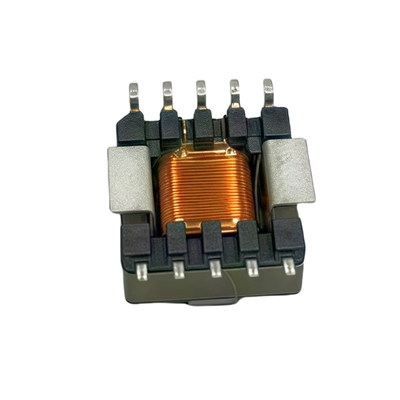

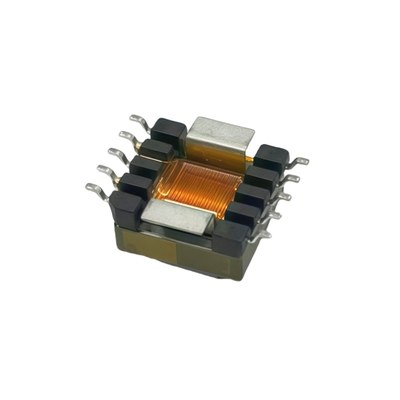

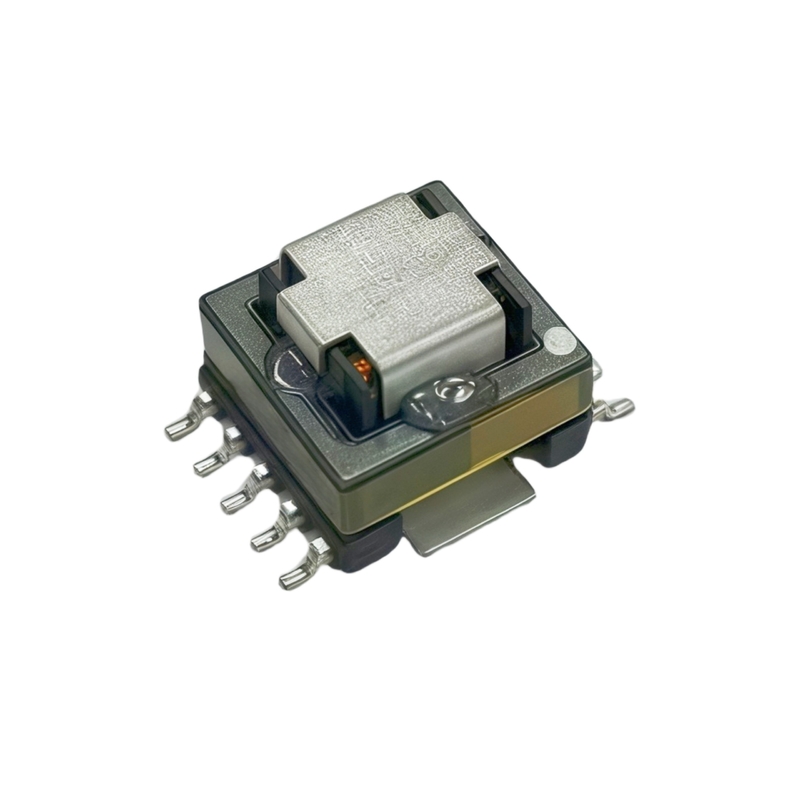

Placas de circuito de transformador de corriente de alta frecuencia SMD EF12.6 para fuentes de alimentación

Nombre De La Marca:	ZXY
Número De Modelo:	ZXY-EF12.6
Cuota De Producción:	Negotiable
Precio:	Negociable
Detalles Del Embalaje:	Carton
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Place of Origin:

Huizhou.China

Certificación:

RoHS、ISO9001、CE

Other Name:

SMD Current Transformer

Nombre de la marca:

Small Orders:

Negotiable

Type of bobbin:

EF type

Installation Method:

Installation Method

Model Number:

EF12.6

Descripción del producto

SMD EF12.6 Placas de circuito de transformadores de corriente de alta frecuencia para fuentes de alimentación

1Descripción del producto

Las placas de circuito de transformadores de corriente de alta frecuencia SMD EF12.6 para fuentes de alimentación son una solución revolucionaria en aplicaciones de suministro de energía.Son increíblemente fáciles de integrar en el moderno, placas de circuito limitado espacio, haciéndolos perfectos para una amplia gama de dispositivos electrónicos.Transfieren energía eléctrica de manera eficiente y minimizan las pérdidas de energíaSu tamaño EF12.6 ofrece un equilibrio entre el rendimiento y el tamaño.proporcionando una transformación de corriente estable incluso en entornos exigentesEstas placas de circuito están diseñadas con materiales de alta calidad y técnicas de fabricación avanzadas, lo que garantiza un rendimiento confiable y duradero.Ya sea en productos electrónicos de consumo a pequeña escala como teléfonos inteligentes y tabletas o fuentes de alimentación industriales a gran escala., las placas de circuito de transformadores de corriente de alta frecuencia SMD EF12.6 resultan ser una opción confiable y eficiente para un control preciso de la corriente y la conversión de potencia.

1. Miniaturización y diseño de montaje de superficie
Tamaño compacto: paquete SMD, mucho más pequeño que los transformadores de corriente de enchufe tradicionales, adecuado para el diseño de PCB de alta densidad.

Producción automatizada: puede ser directamente a través de la soldadura SMT (tecnología de montaje superficial), mejorar la eficiencia de la producción y reducir los costos laborales.

2. Alta precisión y bajo error
Alta linealidad: buena relación lineal entre la señal de salida y la corriente de entrada dentro del rango de corriente nominal, rango de error típico ± 1% ~ ± 3%.

Baja diferencia de fase: diseño optimizado para reducir el cambio de fase, especialmente importante para las señales de CA (como la medición de potencia).

3. Parámetros de funcionamiento amplios
Amplio rango de corriente: generalmente admite la detección de corriente en el miliampere (mA) a decenas de amperes (A).

Ancho de banda de alta frecuencia: adecuado para la frecuencia industrial de 50/60Hz, algunos modelos admiten altas frecuencias de nivel kHz (por ejemplo, aplicaciones de alimentación por conmutación).

4Bajo consumo de energía y alto aislamiento
Detección pasiva: se basa en el principio de inducción electromagnética y no consume energía en sí misma.

Aislamiento eléctrico: el lado primario (corriente medida) y el lado secundario (señal de salida) están aislados, y el voltaje de resistencia puede alcanzar varios kV, para garantizar la seguridad del circuito.

5. Escenarios de aplicación
Medición de la electricidad: contadores inteligentes, sistemas de vigilancia de la energía.

Gestión de la energía: protección de la corriente y retroalimentación en la fuente de alimentación en modo de conmutación (SMPS), inversor, UPS.

Electrónica industrial: accionamiento del motor, inversor, detección de corriente PLC.

Electrónica de consumo: diseño de miniaturización de cargadores y adaptadores.

2.Características de rendimiento

Parámetro	Especificación	Beneficios
Rango de frecuencia	10 kHz 1 MHz+	Ideal para aplicaciones de conmutación de alta velocidad (SMPS, inversores)
Calificación actual	Hasta 20 A (configurable)	Manipulación de cargas de corriente moderadas a altas
Ratio de vueltas	1:50 / 1:100 (se puede personalizar)	Flexible para diferentes necesidades de detección
Voltagem de aislamiento	2.5 kV (min)	Seguridad para circuitos de alta tensión
Materiales básicos	Ferrita de alta permeabilidad	Baja pérdida, alta eficiencia a altas frecuencias
Tipo de montaje	El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero.	Ahorro de espacio y fácil montaje de PCB
Temperatura de operación.	-40 °C a +125 °C	Confiable en entornos extremos
Precisión	± 1% (típico)	Medición precisa de la corriente
El cumplimiento	RoHS y REACH	Amistoso con el medio ambiente
Aplicaciones	SMPS, inversores, convertidores solares, BMS, empresas de servicios públicos industriales	Para la electrónica de potencia

Placas de circuito de transformador de corriente de alta frecuencia SMD EF12.6 para fuentes de alimentación 0
