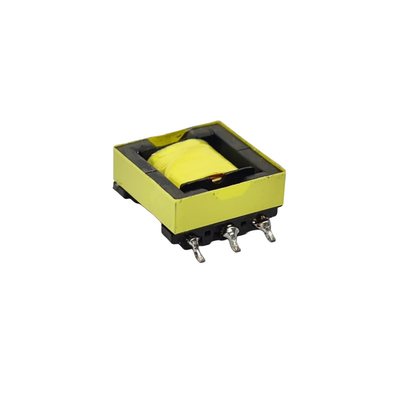

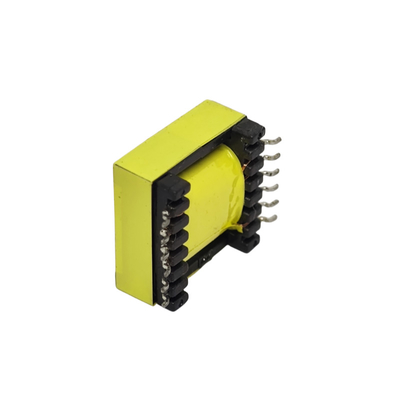

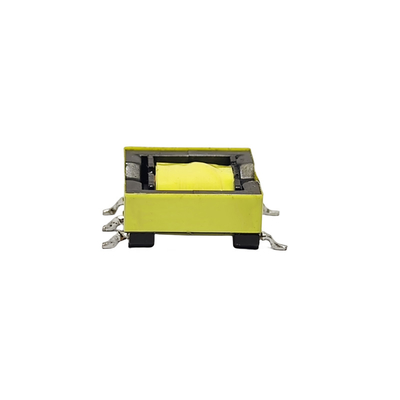

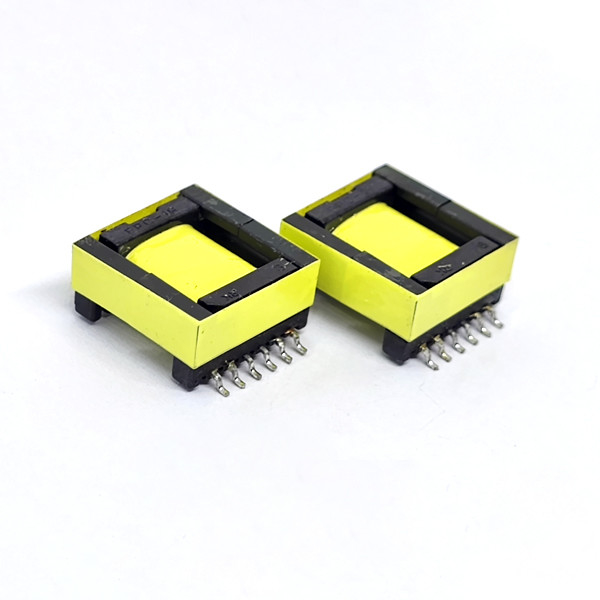

Transformador electrónico de alta frecuencia pequeño EFD15-6mH para la conmutación de la fuente de alimentación

1Descripción del producto

Características estructurales del transformador de alta frecuencia EFD15 de 6 mH

1. Forma del núcleo magnético: se utiliza un núcleo magnético de tipo EFD, que tiene una buena concentración de campo magnético y un efecto de blindaje electromagnético, puede reducir eficazmente las interferencias electromagnéticas,y mejorar la estabilidad y fiabilidad de los transformadores.

2. especificaciones de tamaño: Tomando el modelo común EFD15-01 como ejemplo, su longitud es de 16,0 mm, anchura es de 16,0 mm, y la altura es de 8,0 mm.

3. forma de enrollamiento: por lo general hay dobles enrollamientos o tres enrollamientos, como el transformador de alta frecuencia de parche horizontal 5+5SMD EFD15 común,que adopta una forma de tres bobinas para satisfacer diferentes requisitos de conversión de voltaje y transmisión de potencia.

4Inductancia: La inductancia nominal es de 6 mH, que puede desempeñar un papel en el almacenamiento de energía, filtración, etc. en el circuito, asegurando una transmisión y conversión estables de energía eléctrica.

5. Frecuencia de funcionamiento: el rango general de frecuencia de funcionamiento es de 20 kHz-500 kHz, adecuado para circuitos de alta frecuencia,que puede reducir eficazmente el volumen y el peso de los transformadores y mejorar la densidad de potencia de las fuentes de alimentación.

6Potencia de salida: generalmente, la potencia de salida es de alrededor de 3W-12W.

7. Rendimiento de resistencia a la tensión: puede soportar un cierto voltaje, como una resistencia de voltaje de enrollamiento a enrollamiento de 3000VAC 1mA durante 3 segundos, etc.

2Área de aplicación

1. Conductor LED: En los sistemas de iluminación LED, se utiliza para convertir el voltaje de la fuente de alimentación de entrada en un voltaje y corriente adecuados para el funcionamiento del LED, logrando una conducción estable del LED.

2Fuente de alimentación de conmutación: es un componente clave en el circuito de alimentación de conmutación, utilizado para lograr funciones tales como conversión de voltaje, transmisión de energía y aislamiento eléctrico,garantizar el funcionamiento eficiente y estable de la fuente de alimentación de conmutación.

3Fuente de alimentación industrial: En los módulos de alimentación de los equipos de automatización industrial, instrumentos y medidores, proporciona una fuente de alimentación estable para el equipo.
