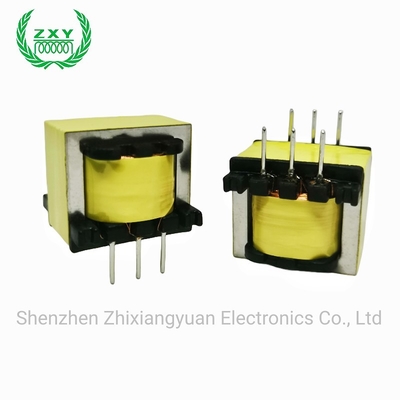

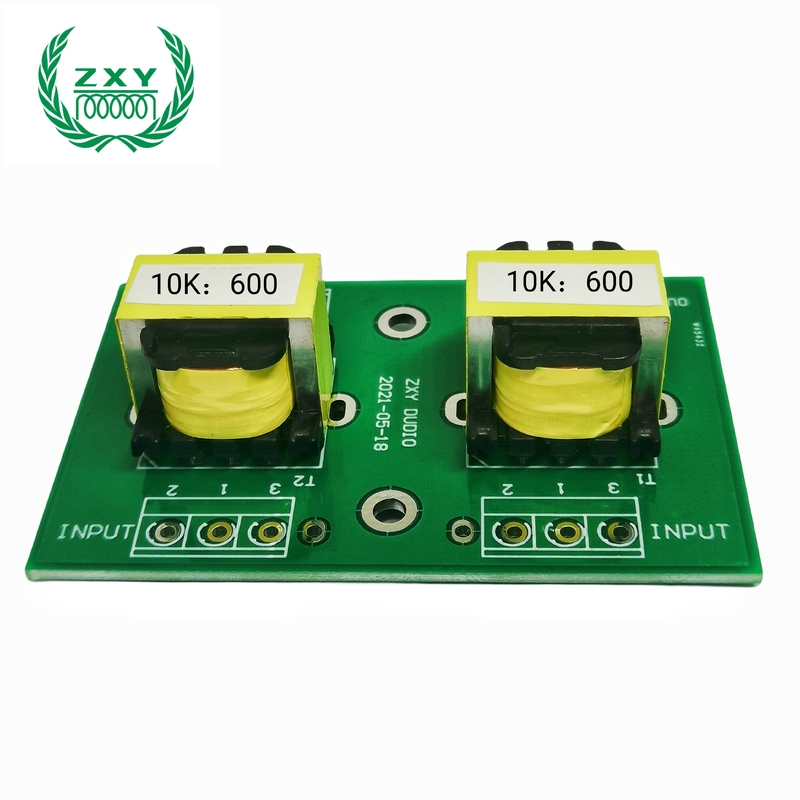

El equipo de montaje de PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K:600

Nombre De La Marca:	ZXY
Número De Modelo:	ZXY-2207
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	1000 piezas / tamaño de la caja: 380mm325mm345mm
Condiciones De Pago:	T/T transferencia de dinero

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen Guangdong, China

Certificación:

Palabras clave:

Transformador de audio de permalloy de montaje de PCB 2207

El material:

Aleación de níquel e hierro

Características de la frecuencia:

Baja frecuencia

Enrollamiento:

2.5 ~ 50000

Modo a prueba de humedad:

rellenado

Ratio del voltaje:

Número de modelo:

10k 10k 10k:600,600:10k,600:600-1 + 1: 1 + 1,600:600

Parámetro eléctrico:

Capacidad de la fuente:

1000 K-pcs/mes

Resaltar:

con una capacidad de transmisión superior a 50 W

Transformadores de aislamiento de audio de aleación de níquel de 12 V

Descripción del producto

El equipo de montaje de PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K:600

1Descripción del producto

El PCB Mount 2207 Permalloy Audio Transformer es un componente especializado diseñado para aplicaciones de audio.Con un núcleo de permalloy, ofrece excelentes propiedades magnéticas, como una alta permeabilidad magnética e baja histeresis magnética.Esto le permite transmitir señales de audio de manera eficiente con una distorsión mínima, asegurando una reproducción de sonido de alta calidad.El diseño de montaje de PCB permite una fácil integración en placas de circuito impreso, lo que lo hace conveniente para su uso en varios dispositivos electrónicos relacionados con el audio, como amplificadores, mezcladores,y unidades de procesamiento de audio.Puede aislar eficazmente los circuitos, igualar las impedanciales y equilibrar o desequilibrar las señales de audio, desempeñando un papel crucial en la optimización del rendimiento de audio y la mejora de la experiencia de audio en general.

No	Punto de prueba	TEST TERMINAL (Término de prueba)	En el caso de las empresas	Condición de ensayo	El valor de las emisiones de CO2 será el siguiente:
1	Inducción	Entre 1 y 3	100 H MIN	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.	El CD1063
1	Inducción	4 a 6	6.0H MIN	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.	El CD1063
2	El DCR	4 a 6	558 OHM+15%	25C	El CD1063
3	Impedancia	Entre 1 y 3	40 OHM土15%	25C	El CD1063
4	RACIÓN DE VUELTA	1 a 3 y 4 a 6	600 OHM	1 a 2 kHz, 10 kHz, carga de OHM	El CH3250
5	PRI-SEC	1 a 3 y 4 a 6	41 + 2%	10KHZ 1V	El CH3250

2. Características

Aspecto	Características del transformador de audio de permalloy de montaje de PCB 2207
Estructura	-Diseño de PCB de montaje: Específicamente diseñado para el montaje de placas de circuito impreso. Su tamaño compacto y su disposición de pines configurados con precisión permiten una fácil integración en PCB, ahorrando un espacio significativo en la placa.Este diseño es muy adecuado para el moderno, dispositivos de audio miniaturizados, lo que facilita un diseño de circuito más racionalizado y eficiente en el espacio.
Estructura	-Núcleo de permalloy: Utiliza un núcleo de permalloy, que tiene una estructura física única optimizada para una transferencia de flujo magnético eficiente.La estructura magnética de grano fino de la permalloy contribuye a sus excelentes propiedades magnéticas en aplicaciones de frecuencia de audio.
Rendimiento eléctrico	-Alta permeabilidad magnética: Permalloy ofrece una permeabilidad magnética extremadamente alta. En el rango de frecuencia de audio (20Hz - 20kHz), esto permite un acoplamiento magnético eficiente, minimizando las pérdidas de energía durante la transferencia de señal.Como resultado, puede transmitir con precisión las señales de graves de baja frecuencia y las señales de agudos de alta frecuencia con una atenuación mínima, asegurando una respuesta de frecuencia plana en todo el espectro de audio.
	-Pérdida de histeresis bajaEsto significa que cuando el campo magnético en el núcleo alterna con la señal de audio, se pierde menos energía en revertir la magnetización del núcleo.Por consiguiente, la señal de audio experimenta menos distorsión, lo que conduce a una reproducción de sonido de alta fidelidad.
	-Eddy bajo - Pérdida actualEl núcleo de permalloy, junto con las técnicas de enrollamiento adecuadas, ayuda a reducir las pérdidas de corriente de redondo.el transformador puede funcionar más eficientemente, especialmente durante el uso a largo plazo en equipos de audio.
Función	-Aislamiento de la señal de audio: aisla eficazmente diferentes partes del circuito de audio. Este aislamiento evita que las interferencias eléctricas de una sección del circuito afecten a otras,garantizar una señal de audio limpia y puraPor ejemplo, puede separar las etapas de entrada y salida de un amplificador de audio, protegiendo la entrada sensible del ruido potencial o la interferencia de la etapa de salida de alta potencia.
	-Compatibilidad de la impedanciaLa compatibilidad adecuada de la impedancia es crucial para maximizar la transferencia de potencia entre dispositivos,como entre un micrófono y un preamplificador o entre un amplificador y un altavozAl ajustar la relación de vueltas de los devanados del transformador, puede transformar la impedancia a un valor óptimo para una transferencia de señal eficiente.
	-Conversión equilibrada/desequilibrada: Capaz de convertir entre señales de audio equilibradas y desequilibradas. Esto es importante ya que muchos dispositivos de audio usan conexiones equilibradas o desequilibradas.El transformador permite una integración perfecta de diferentes tipos de equipos, mejorando la flexibilidad y la compatibilidad de los sistemas de audio.

El equipo de montaje de PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K:600 0

El equipo de montaje de PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K:600 1
