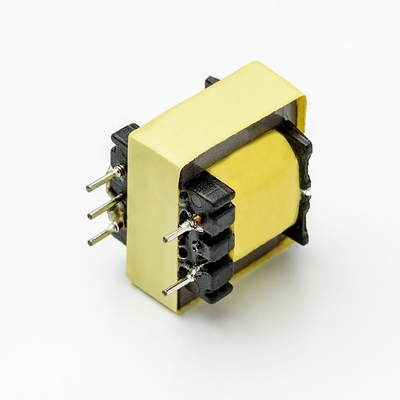

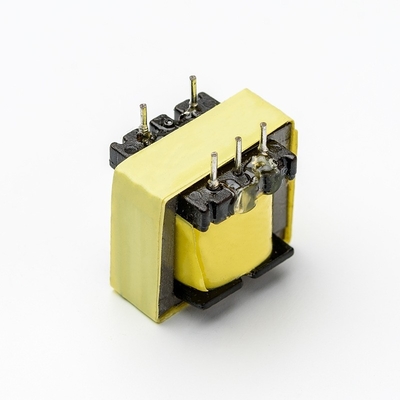

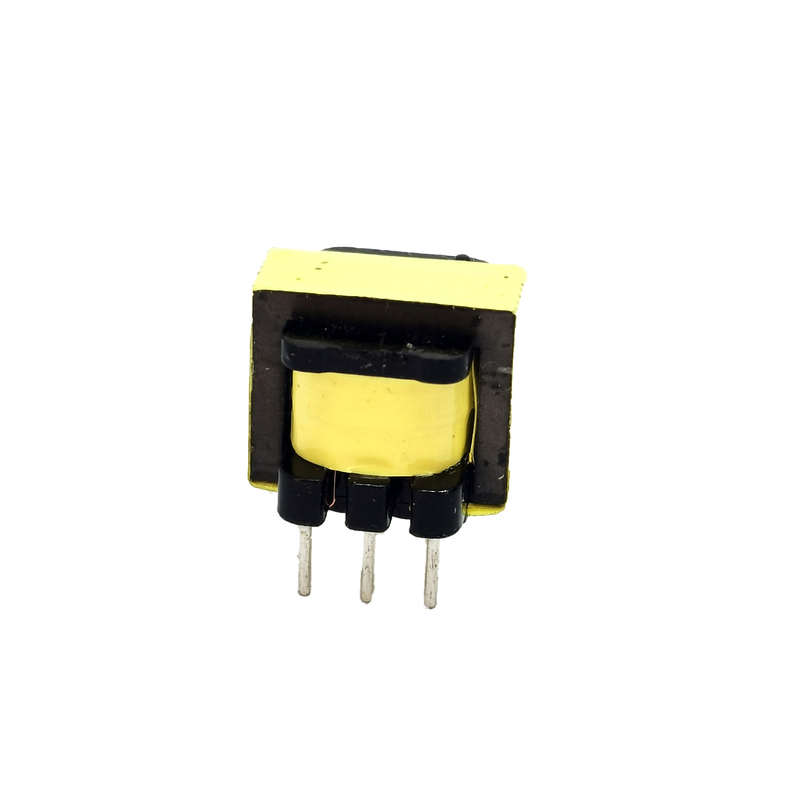

380V a 220V EI14 Transformador para equipos de audio AC a DC 12V 24V 48V

1Descripción del producto

El transformador EI14 Step Down es un dispositivo eléctrico especializado diseñado con el propósito de reducir los niveles de voltaje en los circuitos eléctricos.con un contenido de aluminio superior o igual a 10%,, proporciona un camino magnético eficiente que minimiza las pérdidas magnéticas y garantiza un rendimiento confiable.El tamaño compacto del núcleo EI14 hace que este transformador sea adecuado para aplicaciones en las que el espacio es de primera, lo que permite su fácil integración en diversos dispositivos y sistemas electrónicos.

Como transformador escalonado, su función principal es convertir un voltaje de entrada más alto en el devanado primario en un voltaje de salida más bajo en el devanado secundario.Esto se logra mediante el principio de inducción electromagnética, donde el campo magnético cambiante en el núcleo inducido por la corriente en el devanado primario genera un voltaje correspondiente en el devanado secundario.La relación de vueltas específicas entre los devanados primarios y secundarios determina la extensión de la reducción de tensión.

El transformador EI14 Step Down se puede utilizar en una amplia gama de aplicaciones.ayuda a reducir de forma segura el voltaje de la red a un nivel adecuado para los componentes internos del dispositivoTambién puede emplearse en sistemas de audio para ajustar los niveles de voltaje de diferentes componentes, asegurando el correcto funcionamiento y la protección de equipos de audio sensibles.en algunos sistemas de control industrial, desempeña un papel crucial en la provisión de la fuente de voltaje adecuada para varios circuitos de control.

Este transformador, construido con la durabilidad en mente, está construido para soportar condiciones normales de funcionamiento, incluidas las variaciones de temperatura y las fluctuaciones eléctricas.Su rendimiento fiable lo convierte en una opción confiable tanto para ingenieros profesionales como para entusiastas del bricolaje que requieren una solución de reducción de paso estable y eficiente para sus proyectos eléctricosEn general, el transformador EI14 Step Down es un componente valioso que combina compacidad, eficiencia y fiabilidad para satisfacer las necesidades de conversión de voltaje de diversas aplicaciones eléctricas.

2- Trabajo.

El proceso de fabricación del transformador de paso abajo EI14 incluye generalmente los siguientes pasos:
1Producción de núcleos de hierro
Selección del material: las láminas de acero de silicio de alta permeabilidad y otros materiales magnéticos se seleccionan para garantizar una buena conductividad magnética y reducir las pérdidas de histeresis y corriente de remolino.
Perforación: las láminas de acero de silicio se perforan y cortan en astillas de hierro en forma de EI14 con máquinas de perforación y otros equipos.El proceso de perforación debe garantizar la precisión dimensional y la calidad de los bordes para evitar problemas tales como burrs y deformaciones que pueden afectar el rendimiento.
Empilaje: Las virutas de hierro perforadas se apilan en un cierto orden y manera, generalmente utilizando un método de apilamiento escalonado para hacer que el circuito magnético sea más suave y reduzca la resistencia magnética.Cuando se lamina, es necesario controlar la estanqueidad y la verticalidad de las laminaciones para garantizar el rendimiento general del núcleo de hierro.

2Producción de bobinas
Selección del diámetro del alambre: Seleccione el diámetro del alambre esmaltado apropiado basado en parámetros como potencia, voltaje y corriente del transformador.el devanado primario tiene un diámetro de alambre relativamente delgado, mientras que el devanado secundario selecciona el diámetro de alambre adecuado basado en la corriente de salida para satisfacer los requisitos de capacidad de carga y resistencia actuales.
En el proceso de enrollamiento, se debe prestar atención a la dirección, el número de vueltas, el tamaño y el tamaño de los cables.y la sujeción del enrollamiento. Controlar con precisión el número de vueltas de los devanados primarios y secundarios de acuerdo con los requisitos de diseño, asegurando que la relación de vueltas cumpla con los requisitos de conversión de voltaje.La bobina debe estar apretada y ordenada., evitando problemas tales como la flexibilidad y el cruce, y evitando cortocircuitos y insuficiente aislamiento.
Tratamiento de aislamiento: una vez finalizado el enrollamiento, el enrollamiento se aísla.se utilizan métodos de inmersión o rociado de pintura aislante para mejorar el rendimiento aislante de los devanados y evitar fugas entre los devanados y entre los devanados y los núcleos de hierroDespués del tratamiento de aislamiento, es necesario secar y solidificar la pintura de aislamiento para secarla completamente y formar una buena capa de aislamiento.

3. Asamblea
Inserción del núcleo: se inserta el esqueleto del enrollamiento de la herida en la parte en forma de E del núcleo de tipo EI,Luego inserta el núcleo en forma de I y combínalo con el núcleo en forma de E para formar una estructura completa del núcleo. Tenga cuidado durante el proceso de inserción para evitar dañar la bobina y el núcleo.
Fijación y embalaje: Use pegamento, cinta adhesiva u otros materiales de fijación para sujetar el núcleo de hierro y el enrollamiento juntos, asegurándose de que no se aflojen durante el uso.Para algunos transformadores que requieren mayores niveles de protección, también se someterán a un tratamiento de encapsulación, utilizando resina epoxi y otros materiales de encapsulación para encapsular el transformador en su conjunto, mejorando su resistencia a la humedad, la resistencia al polvo,y resistencia sísmica.

4. Prueba y depuración
Inspección de apariencia: Compruebe la apariencia del transformador en cuanto a su limpieza, daños obvios, deformaciones y cables esmaltados dañados.
Pruebas de rendimiento eléctrico: Pruebas de varios indicadores de rendimiento eléctrico de transformadores, tales como relación de transformación, corriente sin carga, pérdida sin carga, pérdida de carga, resistencia al aislamiento,resistir el rendimiento de voltaje, etc., para garantizar que cumplen los requisitos de diseño y las normas pertinentes.
Debugging: basado en los resultados de la prueba, realizar las depuración necesarias y ajustes en el transformador.el rendimiento del transformador puede optimizarse para lograr su estado de funcionamiento óptimo.
