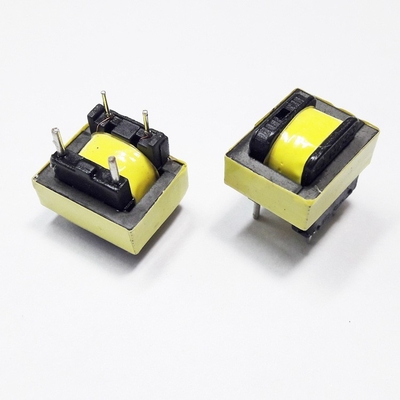

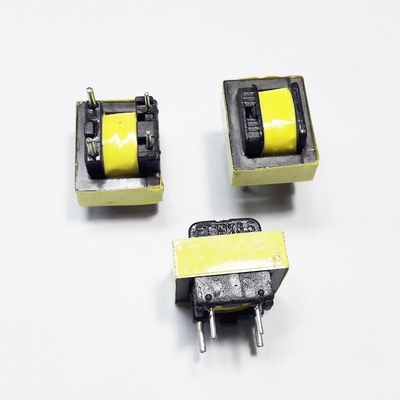

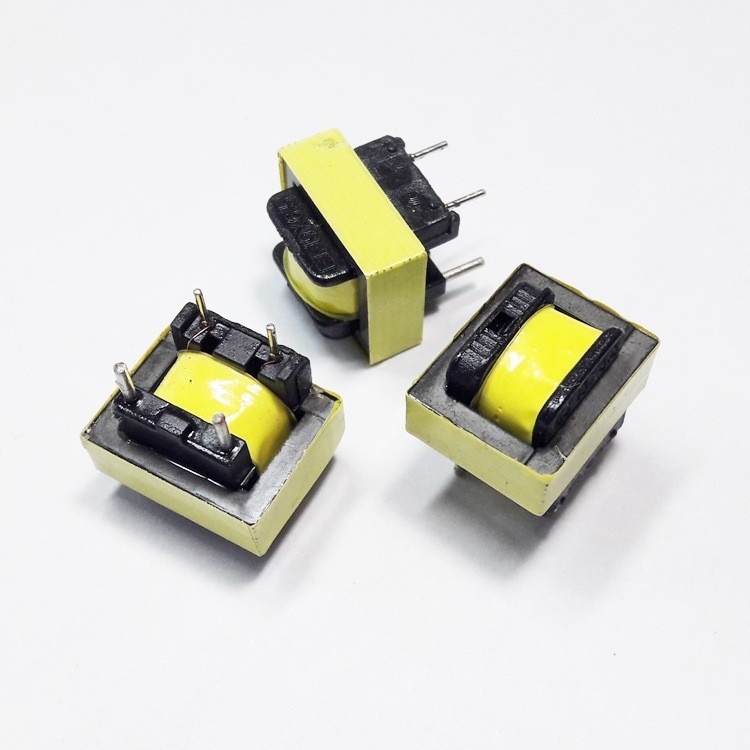

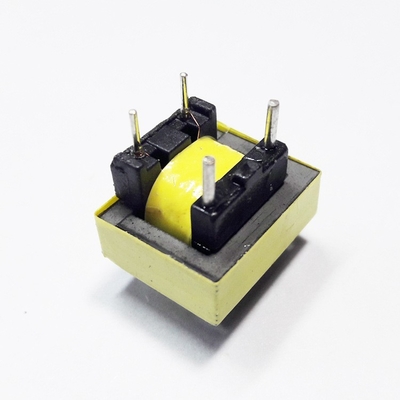

Transformador de conductor horizontal de baja frecuencia EI19 1000:1 2000:1

1Descripción del producto

1. Buenas características de baja frecuencia: diseño optimizado para señales de baja frecuencia, en la banda de baja frecuencia (por ejemplo,20Hz-20kHz) puede mantener buenas capacidades de transmisión y procesamiento de señales, la respuesta de frecuencia es relativamente plana, lo que garantiza la transmisión precisa y la reducción de señales de baja frecuencia.

2. Núcleo de alta permeabilidad: El transformador de conductores de baja frecuencia EI19 generalmente adopta láminas de acero de silicio de alta permeabilidad como material central,que puede concentrar y guiar eficazmente el campo magnético, mejora la eficiencia de conversión electromagnética del transformador, reduce la pérdida de histeresis y la pérdida de corriente de remolino y hace que el transformador sea más estable y eficiente en el funcionamiento.

3. Estructura de enroscamiento múltiple: por lo general tiene más de un enrolamiento, puede realizar una variedad de funciones, como conversión de voltaje, conversión de corriente, emparejamiento de impedancia y así sucesivamente.A través de la relación de vueltas y la conexión de los diferentes devanados, puede satisfacer las necesidades de diferentes circuitos para el procesamiento de señales.

4Buen rendimiento aislante: con una estructura aislante fiable, puede soportar un cierto nivel de tensión, para garantizar el aislamiento eléctrico entre los devanados y entre los devanados y el núcleo,para evitar fugas y cortocircuitos y otras fallas, mejorar la seguridad y la estabilidad del transformador.

2Principio de trabajo

- Fundamentos de la inducción electromagnética
Cuando una corriente alterna pasa a través de los devanados primarios de un transformador, genera un campo magnético alternativo alrededor de los devanados.la corriente produce un campo magnético, y como la corriente es alterna, el campo magnético también varía periódicamente de vez en cuando.

--Rola del núcleo de hierro
El transformador de conducción de baja frecuencia EI19 utiliza un núcleo de tipo EI, que consta de láminas de acero de silicio de tipo E y I laminadas juntas.puede concentrar y guiar el campo magnéticoEsto no sólo aumenta la fuerza del campo magnético, sino que también aumenta la velocidad de la luz.pero también reduce drásticamente la fuga magnética y mejora la eficiencia de la conversión electromagnéticaEl campo magnético alternativo se conduce en el núcleo y pasa a través del enrollamiento secundario.

- Voltado inducido por enrollamiento secundario
De acuerdo con la ley de inducción electromagnética de Faraday, el campo magnético alternativo que pasa a través del devanado secundario genera una fuerza electromotriz inducida en el devanado secundario.La magnitud del campo electromagnético es proporcional a la velocidad de cambio del flujo magnético a través de la bobinaDado que el campo magnético es alternado, el flujo está cambiando constantemente, lo que resulta en un voltaje inducido constante en el enrollamiento secundario.
