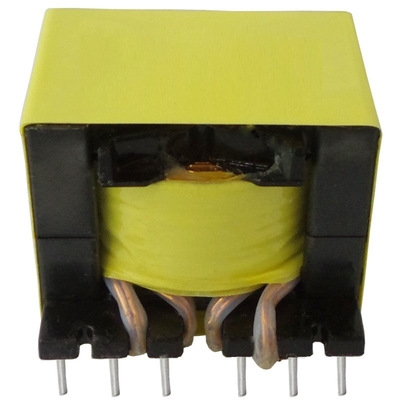

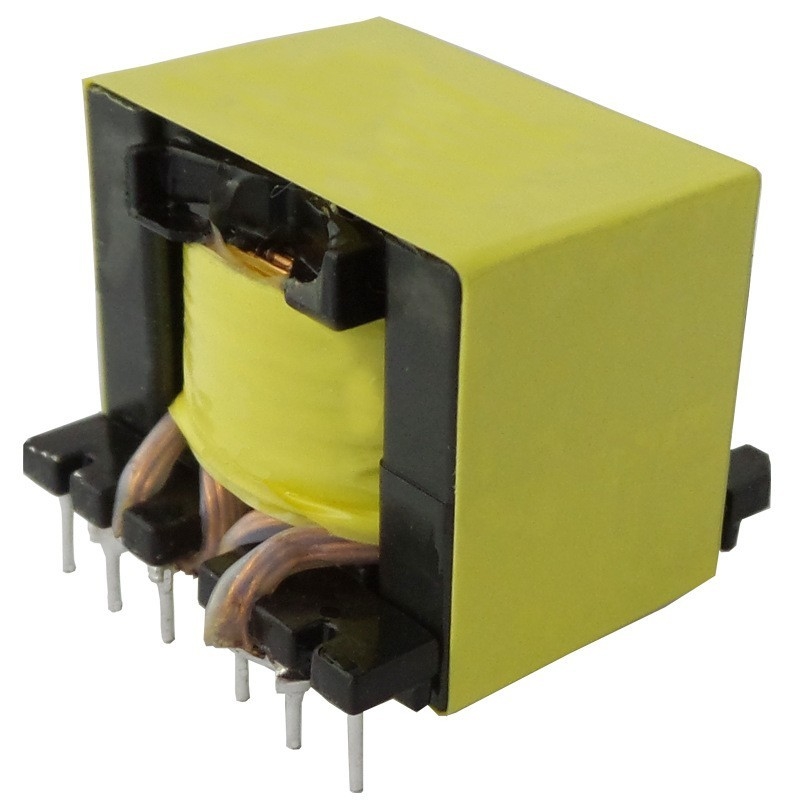

PQ3225 Transformador de alta frecuencia con enchufe horizontal recta con pines de alto voltaje 6+6

1Descripción del producto

El transformador de alta frecuencia de inserción directa PQ3225 es un componente electrónico de alto rendimiento. Tiene una estructura compacta y un eje vertical, diseñado para funcionar en el rango de frecuencia de 20 kHz-500 kHz.Puede manejar una potencia de salida de 10W a 1000W y operar de manera estable dentro de un rango de temperatura de -40 ° C a +180 ° C. Baja pérdida, bajo aumento de temperatura y excelente rendimiento antiinterferencia.Este transformador es fácil de envolver debido a su pilar central circularSe utiliza ampliamente en diversos campos, como las fuentes de alimentación de conmutación, cargadores de vehículos eléctricos, convertidores CC-CC y fuentes de alimentación de comunicación.

2. Características

El transformador de alta frecuencia de inserción directa PQ3225 consta principalmente de los siguientes componentes estructurales:
1En general, se utilizan núcleos de ferrita diseñados para satisfacer los requisitos de las nuevas fuentes de alimentación de conmutación.que puede satisfacer los requisitos de reducción de las pérdidas de cobre y hierro a altas frecuencias y satisfacer las necesidades de aumento de temperatura de las fuentes de alimentación de conmutación.

2. Enrollados
- Enrollamiento primario: Es un enrollamiento que introduce energía eléctrica y genera un campo magnético a través de corriente alterna.

- Enrollamiento secundario: junto con el enrollamiento primario, genera una fuerza electromotriz inducida bajo la acción de un campo magnético y genera energía eléctrica.los devanados primarios y secundarios se enrollan en diferentes columnas de devanado del núcleo de hierroPor ejemplo, el PQ3225 puede tener columnas primarias y secundarias, con ranuras en las columnas para facilitar el enrollamiento de la bobina.

-- Forma de enrollamiento: generalmente en forma de tres enrollamientos, además del enrollamiento primario y el enrollamiento secundario, también puede haber enrollamientos auxiliares, etc., utilizados para lograr algunas funciones especiales,como proporcionar señales de retroalimentación, suministrando energía a otros circuitos, etc.

3Esqueleto: proporciona soporte y fijación para el enrollamiento, generalmente en una estructura vertical, con dimensiones y formas específicas para acomodar la instalación de núcleos y enrollamientos de hierro.Hay terminales de plomo en el esqueleto para una fácil conexión a circuitos externos., lo que hace que la instalación del producto sea más fiable.

4. Pin: Pin de metal que conecta los cables de plomo de la bobina con el circuito externo, generalmente múltiples en número,con un valor de transmisión de más de 0,8 W,, transmitiendo la energía eléctrica de los devanados primarios y secundarios al circuito correspondiente.

5. Capa de aislamiento
- aislamiento de enrollamiento: Insulation materials such as insulation tape or insulation paint are usually wrapped around the coils of the winding to avoid short circuits between the coils and ensure that the current flows along the designed pathPor ejemplo, se enrolla una bobina en la pared exterior de la ranura de enrollamiento y se puede colocar una segunda cinta aislante en la pared exterior de la bobina lejos de la ranura de enrollamiento.

- aislamiento entre el núcleo de hierro y el enrollamiento: también habrá materiales aislantes entre el núcleo de hierro y el enrollamiento para evitar cortocircuitos eléctricos entre ellos,que afectará al funcionamiento normal del transformador.

- Aislamiento general: Algunos también pueden instalar capas de aislamiento o recubrimientos en el exterior de todo el transformador para proporcionar protección e aislamiento, mejorando la seguridad durante el uso.

3Ventajas
