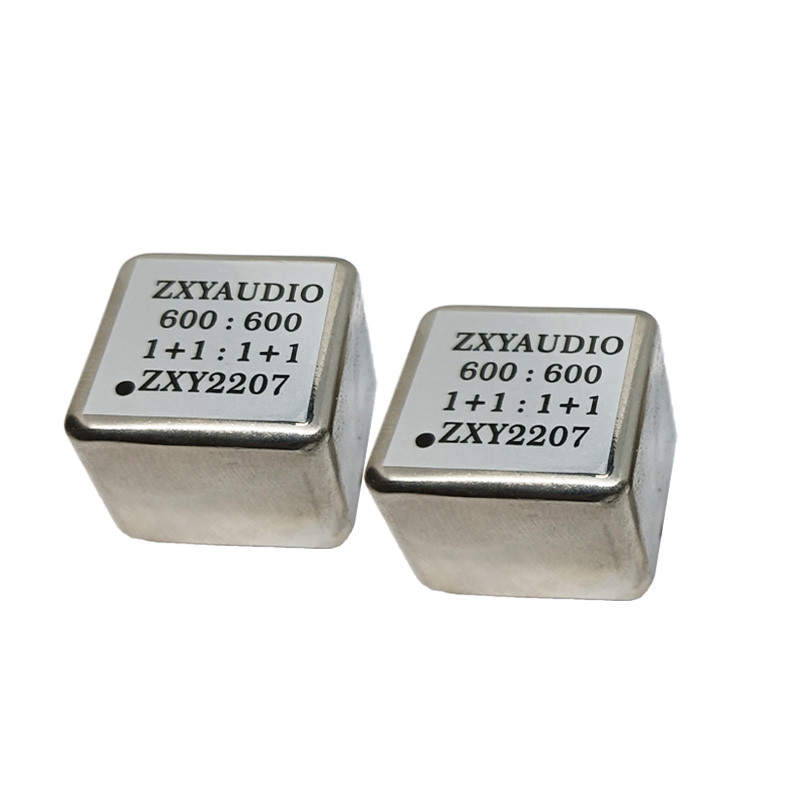

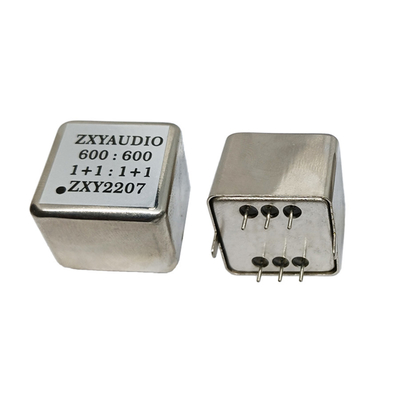

2207 Cuadrado 600:600 1+1:1+1 Transformador de aislamiento de audio de permalloy para sistema de sonido

1Descripción del producto:

600:600 1+1:1+1 Transformador de aislamiento de audio de permalloy se utiliza como componente de circuitos como la amplificación de voltaje y la potencia de salida en la comunicación por radio, radio y televisión, y el control automático.La respuesta de frecuencia del transformador de audio es uniforme en la banda de frecuencia de trabajo. El núcleo está hecho de materiales de alta permeabilidad magnética.Los devanados primarios y secundarios están estrechamente acoplados, de modo que el flujo magnético que pasa a través del devanado primario está casi todo vinculado con el devanado secundario, y el coeficiente de acoplamiento es cercano a 1.La frecuencia más baja de la banda de paso está determinada por la inductancia de enrollamiento primaria, y la frecuencia más alta está determinada por la inductancia de fuga del transformador.la inductancia primaria de enrollamiento debe ser grande y la inductancia de fuga debe ser pequeñaLa pérdida de histeresis del núcleo de hierro y la saturación del circuito magnético pueden causar distorsión de la señal.La configuración adecuada de la carga y el aumento de la corriente de carga puede reducir la influencia de la pérdida de histeresisEl aumento de la sección del núcleo y el abandono de un hueco de aire pueden evitar que el circuito magnético se sature, lo que puede reducir la distorsión de la señal.

2El papel del transformador de aislamiento de audio de permalloy:

1. acoplamiento de señal de audio;

2. Realizar el emparejamiento de impedancia de las etapas delantera y trasera;

3. aislamiento de los circuitos de alimentación de corriente continua delantera y trasera.

1. Alta permeabilidad magnética: el material de aleación PoMo tiene una permeabilidad magnética extremadamente alta, que puede conducir el magnetismo de manera eficiente y hacer que la transmisión de señales de audio sea más suave,y puede producir una mayor intensidad de inducción magnética bajo una menor intensidad de campo magnético, que puede mejorar eficazmente la eficiencia y el rendimiento del transformador, reducir la pérdida de energía en el proceso de transmisión de señal,y garantizar la integridad y exactitud de las señales de audio.

2Pérdida baja de histeresis: la pérdida de histeresis se refiere a la pérdida de energía debido al fenómeno de histeresis en el proceso de magnetización y desmagnetzación de materiales magnéticos.El material de aleación PoMo del transformador tiene una línea de retorno de histeresis estrecha y baja pérdida de histeresis, lo que significa que se genera menos calor bajo la acción del campo magnético alternado de la señal de audio, lo que reduce el desperdicio de energía y mejora la eficiencia de utilización de la energía,y al mismo tiempo ayuda a prolongar la vida útil del transformador, reduce la generación de calor del equipo y mejora la estabilidad del sistema.

3- Excelente rendimiento de aislamiento: los devanados primarios y secundarios tienen un buen rendimiento de aislamiento eléctrico, pueden aislar eficazmente la diferencia de potencial entre los equipos,corriente perdida e interferencias electromagnéticas, etc., para evitar que las señales de interferencia externa entren en la trayectoria de la señal de audio, pero también para evitar que las señales de audio de otros equipos produzcan interferencia,para garantizar que las señales de audio en el proceso de transmisión de pureza y estabilidad, para mejorar la capacidad del sistema de audio para resistir interferencias, para los requisitos de compatibilidad electromagnética de ocasiones más altas.

4- Relación de vueltas de alta precisión: relación de vueltas 600:600 y el diseño de la estructura de enrollamiento 1+1:1+1 es más preciso para garantizar una exacta proporcionalidad entre las señales de entrada y salida,para que la señal de audio en el proceso de transmisión y conversión no aparecerá distorsión de la amplitud o cambio de fase y otros problemas, para garantizar la calidad y exactitud de la señal de audio,y es propicio para la realización de una transmisión equilibrada de señales de audio y para mejorar el rendimiento general del sistema de audioEl rendimiento general del sistema de audio.
